消防接口技术条件 GB12514-2026
4 分类与型号编制
4.1 分类
4.1.1 类别
4.1.1.1 接口按其内外接口相连接的方式不同可分为内扣式接口、卡式接口和螺纹式接口。
4.1.1.2 接口按其用途可分为普通型和特殊型，特殊型分为旋转型、锁止型等。
4.1.2 接口的型式和规格

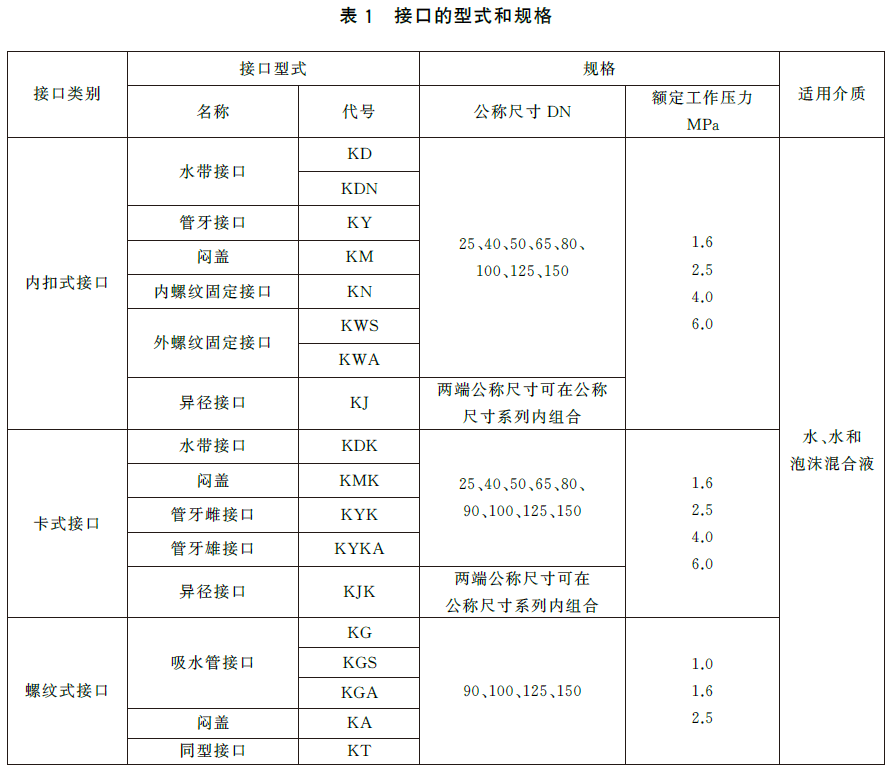

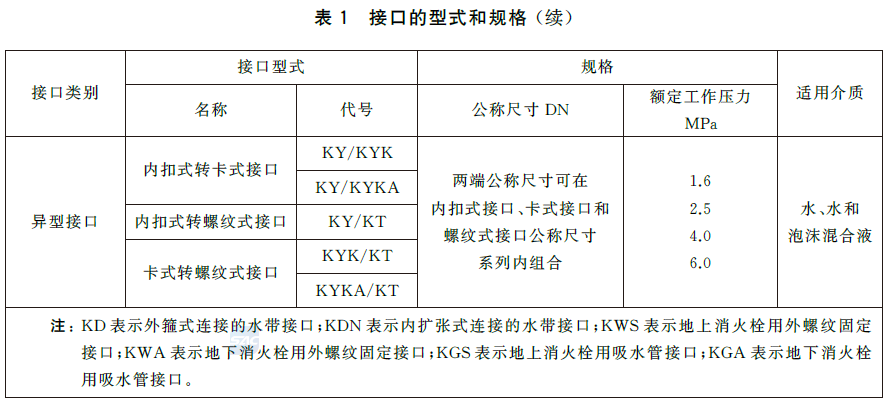

接口的型式和规格应符合表 1 的规定。
4.1.1 类别
4.1.1.1 接口按其内外接口相连接的方式不同可分为内扣式接口、卡式接口和螺纹式接口。
4.1.1.2 接口按其用途可分为普通型和特殊型，特殊型分为旋转型、锁止型等。
4.1.2 接口的型式和规格
接口的型式和规格应符合表 1 的规定。
4.2 型号编制

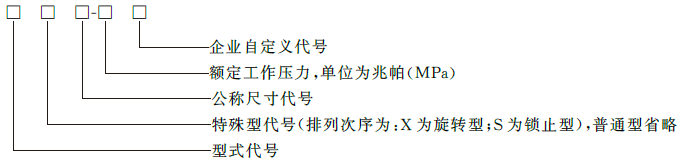

接口的型号编制方法如下所示：
接口的型号编制方法如下所示：
示例 1: 额定工作压力为 1.6 MPa、公称尺寸为 DN65 的外箍式内扣式水带接口表示为：KD65-1.6。
示例 2: 额定工作压力为 1.6 MPa、两端公称尺寸分别为 DN65、DN80 的内扣式异径接口表示为：KJ65/80-1.6。
示例 3: 额定工作压力为 4.0 MPa、公称尺寸为 DN80 的卡式管牙雌接口表示为：KYK80-4.0。
示例 4: 额定工作压力为 6.0 MPa、公称尺寸为 DN65 的旋转型卡式水带接口表示为：KDKX65-6.0。
示例 5: 额定工作压力为 2.5 MPa、两端公称尺寸分别为 DN65 雄接口、DN80 雌接口的卡式异径接口表示为: KJK65A/80-2.5。
示例 6: 额定工作压力为 1.6 MPa、公称尺寸为 DN100 的螺纹式吸水管接口表示为：KG100-1.6。
示例 7: 额定工作压力为 1.6 MPa、两端公称尺寸分别为 DN80 内扣式管牙接口、DN65 卡式管牙雄接口的异型接口表示为：KY80/KYKA65-1.6
示例 2: 额定工作压力为 1.6 MPa、两端公称尺寸分别为 DN65、DN80 的内扣式异径接口表示为：KJ65/80-1.6。
示例 3: 额定工作压力为 4.0 MPa、公称尺寸为 DN80 的卡式管牙雌接口表示为：KYK80-4.0。
示例 4: 额定工作压力为 6.0 MPa、公称尺寸为 DN65 的旋转型卡式水带接口表示为：KDKX65-6.0。
示例 5: 额定工作压力为 2.5 MPa、两端公称尺寸分别为 DN65 雄接口、DN80 雌接口的卡式异径接口表示为: KJK65A/80-2.5。
示例 6: 额定工作压力为 1.6 MPa、公称尺寸为 DN100 的螺纹式吸水管接口表示为：KG100-1.6。
示例 7: 额定工作压力为 1.6 MPa、两端公称尺寸分别为 DN80 内扣式管牙接口、DN65 卡式管牙雄接口的异型接口表示为：KY80/KYKA65-1.6
