附录B(规范性) 剩余电流传感器

B.1 总体要求
    剩余电流传感器应满足B.2的要求,并按B.3规定进行试验以验证其对B.2符合性。
B.2 要求
B.2.1 标注
    剩余电流传感器应明确标注以下信息:
    a)一次绕组及二次绕组的额定电流或电压参数;
    b)额定连续热电流;
    c)主回路额定工作电流;
    d)上限温度和下限温度,上限温度不应低于40℃,下限温度不应高于-10℃。
B.2.2 绕组工频耐压
    二次绕组与壳体之间的额定工频耐受电压不应低于3kV(方均根值);在该电压下持续施加1 min,不应发生放电或击穿现象,击穿电流不应超过20mA。
B.2.3 绕组绝缘电阻
    在500V直流电压下,二次绕组与壳体的绝缘电阻应不小于1MΩ。
B.2.4 温升限值
    在环境温度为20℃~40℃时,在额定连续热电流下工作2h,互感器外壳表面温升不应超过25K。
B.2.5 准确度等级

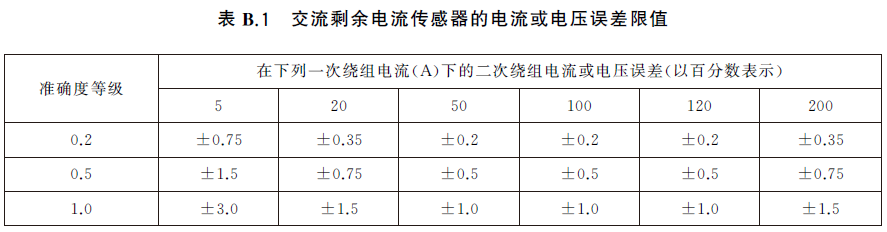

B.2.5.1 交流剩余电流传感器的准确度等级应等于或优于1.0级,电流或电压误差限值应满足表B.1的要求。

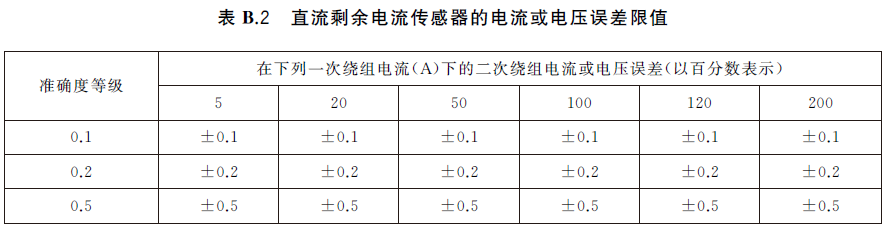

B.2.5.2 直流剩余电流传感器的准确度等级应等于或优于0.5级,电流或电压误差限值应满足表B.2的要求。

B.2.6 温度影响适应性
    剩余电流传感器在生产企业声明的上限温度和下限温度条件下,运行2h后的准确度等级应满足B.2.5的要求。
B.2.7 平衡性
    交流剩余电流传感器在表B.3规定的条件下,直流剩余电流传感器在表B.4规定的条件下,在传感器规定的剩余电流测量范围内,在下列条件下,通过贯穿孔内不同位置测量剩余电流,二次侧输出的误差绝对值不应超过10%:
    a)贯穿孔内导线与剩余电流互感器贯穿孔轴线平行;
    b)贯穿孔内导线与剩余电流互感器贯穿孔轴线呈45°夹角。

B.2.8 开合式剩余电流传感器机械强度
    对开合式剩余电流传感器重复进行3次完整的拆卸和组装过程,剩余电流传感器不应损坏,准确度等级应满足B.2.5的要求,平衡性满足B.2.7的要求。
B.2.9 外壳燃烧性能
    剩余电流传感器的外壳为非金属材料时,应满足附录A规定的燃烧性能要求。
B.3 试验
B.3.1 试验样品
    试验样品(以下简称“试样”)为2只剩余电流传感器,其中1只用于开展外壳燃烧性能试验,另1只用于完成本附录规定的其他各项试验。
B.3.2 标注检查
    按B.2.1的要求目视检查试样的标注信息。
B.3.3 绕组工频耐压试验
B.3.3.1 试验步骤
    通过试验装置,以100V/s~500V/s的升压速率,对试样的二次绕组与壳体间,施加50Hz、3kV的试验电压,持续60s±5s,观察并记录试验期间所发生的现象。以100V/s~500V/s的降压速率,使电压降至低于额定电压值后,方可断电。
B.3.3.2 试验设备
    采用满足以下技术要求的试验装置:
    a)试验电压:电压0V~3kV(有效值)连续可调,频率50 Hz;
    b)升、降压速率:100V/s~500V/s。
B.3.4 绕组绝缘电阻试验
B.3.4.1 试验步骤
    通过绝缘电阻试验装置,对试样的二次绕组与壳体间施加500V±50V直流电压,持续60s±5s,测量其绝缘电阻值。
B.3.4.2 试验设备
    采用满足以下技术要求的绝缘电阻试验装置:
    a)试验电压:500 V±50 V;
    b)测量范围:0 MΩ~2 MΩ;
    c)最小分度:0.1 MΩ;
    d)计时:60 s±5s。
B.3.5 温升限值试验
B.3.5.1 试验步骤
    使试样在额定连续热电流下工作2h,之后测量其表面温升。
B.3.5.2 试验设备
    采用以下试验装置:
    a)红外热像仪:测量范围为20℃~80℃;
    b)秒表。
B.3.6 准确度等级试验
B.3.6.1 试验步骤
    根据生产企业声明的准确度等级,按照表B.1或表B.2的要求测量试样二次侧的电压或电流输出值。
B.3.6.2 试验设备
    采用剩余电流发生装置进行试验。
B.3.7 温度影响适应性试验
B.3.7.1 试验步骤
    将试样置于温度试验箱中,分别在生产企业声明的上限温度和下限温度条件下,持续运行2h,按B.3.6的要求进行准确度等级试验。
B.3.7.2 试验设备
    采用以下试验装置:
    a)温度试验箱;
    b)剩余电流发生装置。
B.3.8 平衡性试验
B.3.8.1 试验步骤

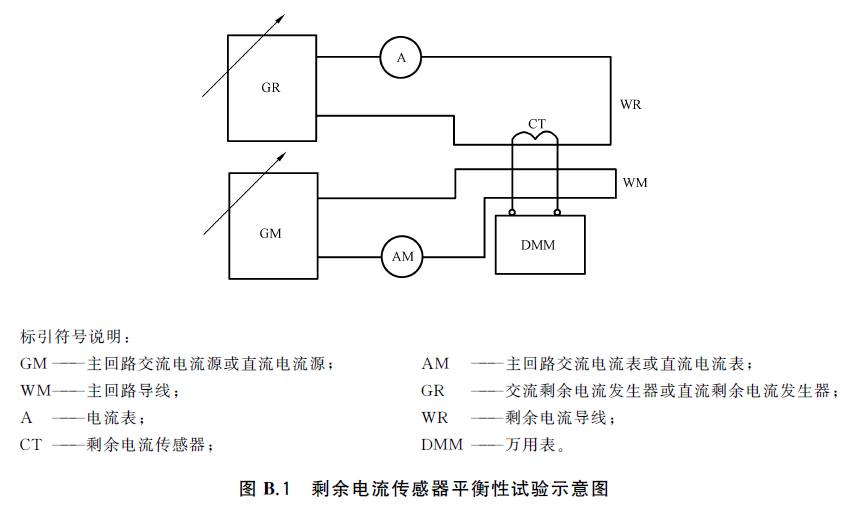

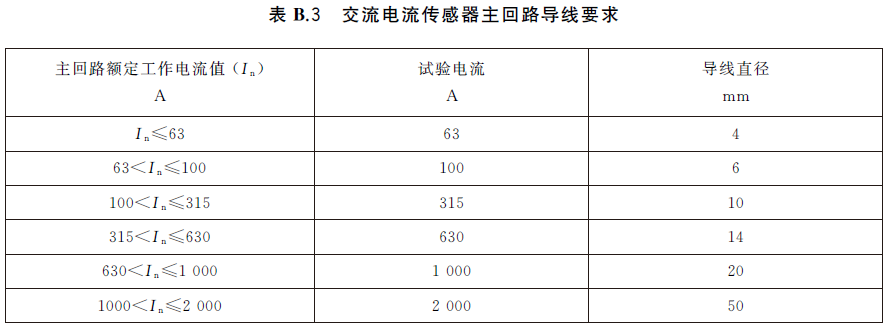

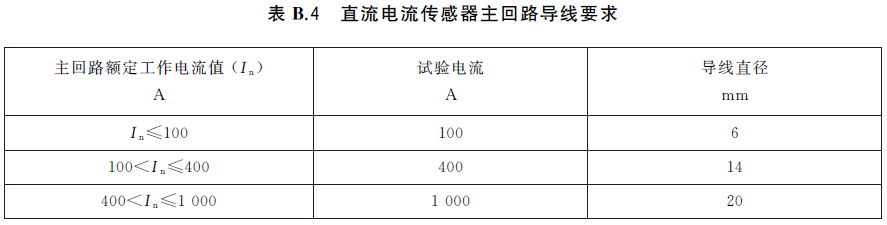

B.3.8.1.1 按图B.1所示的电路连接试样。根据生产企业声明的主回路额定电流值,交流型试样按表B.3、直流型试样按表B.4,确定对应的试验电流值及试验导线线径,开展后续试验。
B.3.8.1.2 调节GM输出电流为剩余电流互感器标称的主回路额定电流并保持稳定输出。按生产企业声明的剩余电流测量范围的上限和下限,分别按以下要求在剩余电流传感器贯穿孔中选取不少于10个部位,在每个部位测量试样的输出值。
    a)试验过程中两根主回路WM导线与剩余电流互感器贯穿孔轴线平行;
    b)试验过程中两根主回路WM导线与剩余电流互感器贯穿孔轴线呈45°夹角。
B.3.8.2 试验设备
    采用以下试验装置:
    a)剩余电流发生装置;
    b)角度控制装置。
B.3.9 开合式剩余电流传感器机械强度试验(仅适用于开合式试样)
    对开合式试样重复进行3次完整的拆卸和组装过程,观察试样外观。按B.3.6的要求进行准确度等级试验,按B.3.8的要求进行平衡性试验。
B.3.10 外壳燃烧性能试验
    按附录A的要求进行外壳燃烧性能试验。
