6.3.1 电化学储能电站调度自动化的设计应符合现行行业标准《电力系统调度自动化设计规程》DL/T 5003的有关规定。

6.3.2 电化学储能电站的关口计量点应设置于两个供电设施产权分界点或合同协议规定的贸易结算点。

6.3.3 电化学储能电站电能量计量系统的设计应符合现行行业标准《电能量计量系统设计规程》DL/T 5202的有关规定。

6.3.4 接入公用电网的电化学储能电站电能计量装置应具备电能计量信息远传功能。

6.3.5 接入公用电网的电化学储能电站应进行二次安全防护设计，二次系统安全防护的设计应符合现行国家标准《电力监控系统网络安全防护导则》GB/T 36572的有关规定。

6.3.6 通过220kV及以上电压等级接入电力系统的电化学储能电站应配置同步相量测量装置。

6.3.7 接入公用电网的电化学储能电站应在并网点配置电能质量监测装置或具备电能质量监测功能。10（6）kV及以上电压等级接入公用电网的电化学储能电站宜配置符合现行国家标准《电能质量监测设备通用要求》GB/T 19862要求的电能质量监测装置，当电能质量不满足要求时，应安装电能质量治理设备。

条文说明

6.3.2 本条对电化学储能电站的关口计量点设置原则进行了规定，产权分界点或合同协议规定的贸易结算点一般包括以下几种情况：

（1）电化学储能电站采用专线接入公用电网，电能量关口计量点设在公共连接点；

（2）电化学储能电站采用T接方式接入公用线路，电能量关口计量点设在电化学储能电站出线侧；

（3）电化学储能电站接入用户内部电网，电能量关口计量点设在并网点。

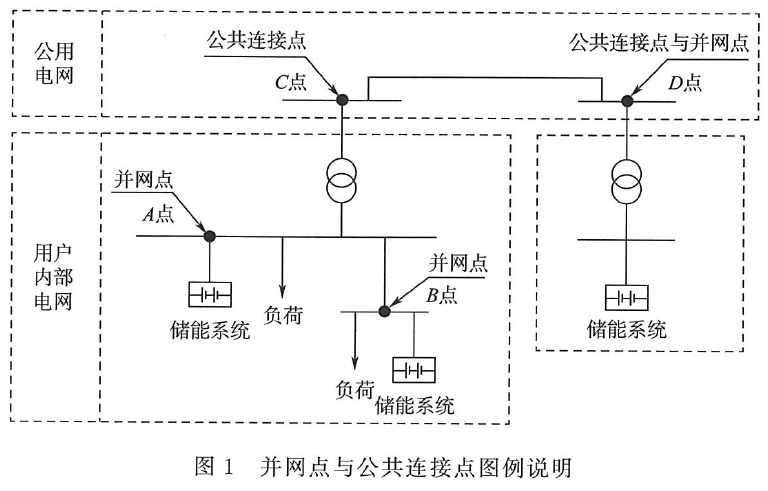

并网点与公共连接点图例说明见图1。

6.3.6 对于220kV及以上接受电力系统调度的电化学储能电站，应配置同步相量测量装置，可实时监测母线电压及出线功率，为电力安全调度提供有力的数据支持。

6.3.7 电化学储能电站储能变流器因含有电力电子器件，运行中可能产生谐波、直流分量等电能质量问题，因此必要时需配置独立的电能质量监测装置，对于10（6）kV以下电压等级接入的电化学储能电站，鉴于储能系统一体化集成程度较高，应至少具备电能质量监测功能。
