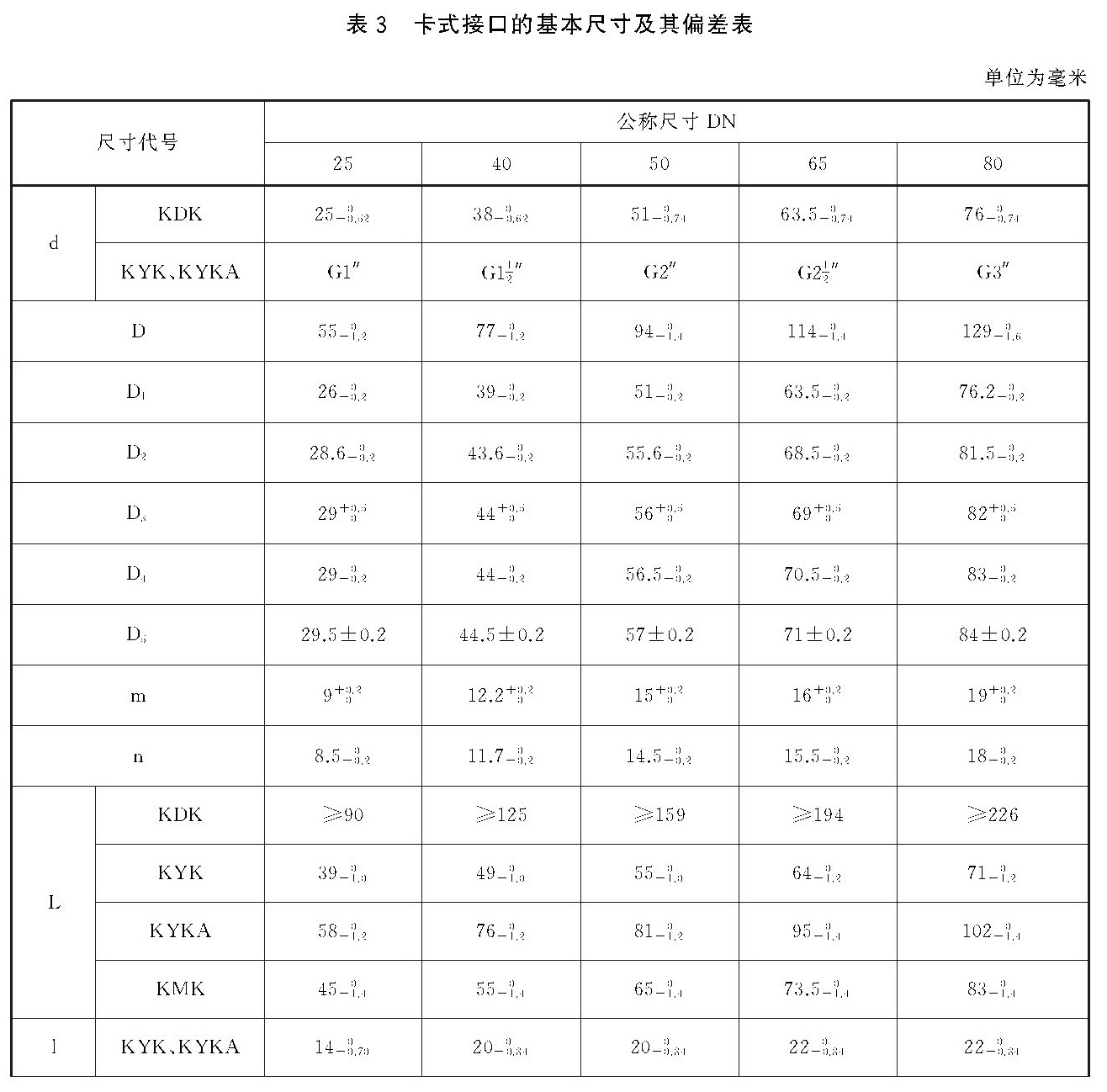

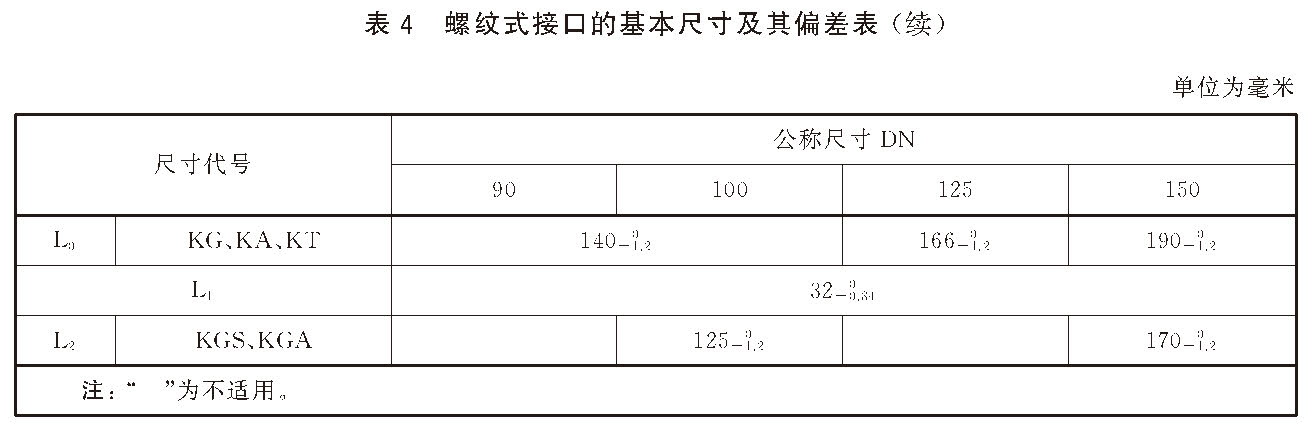

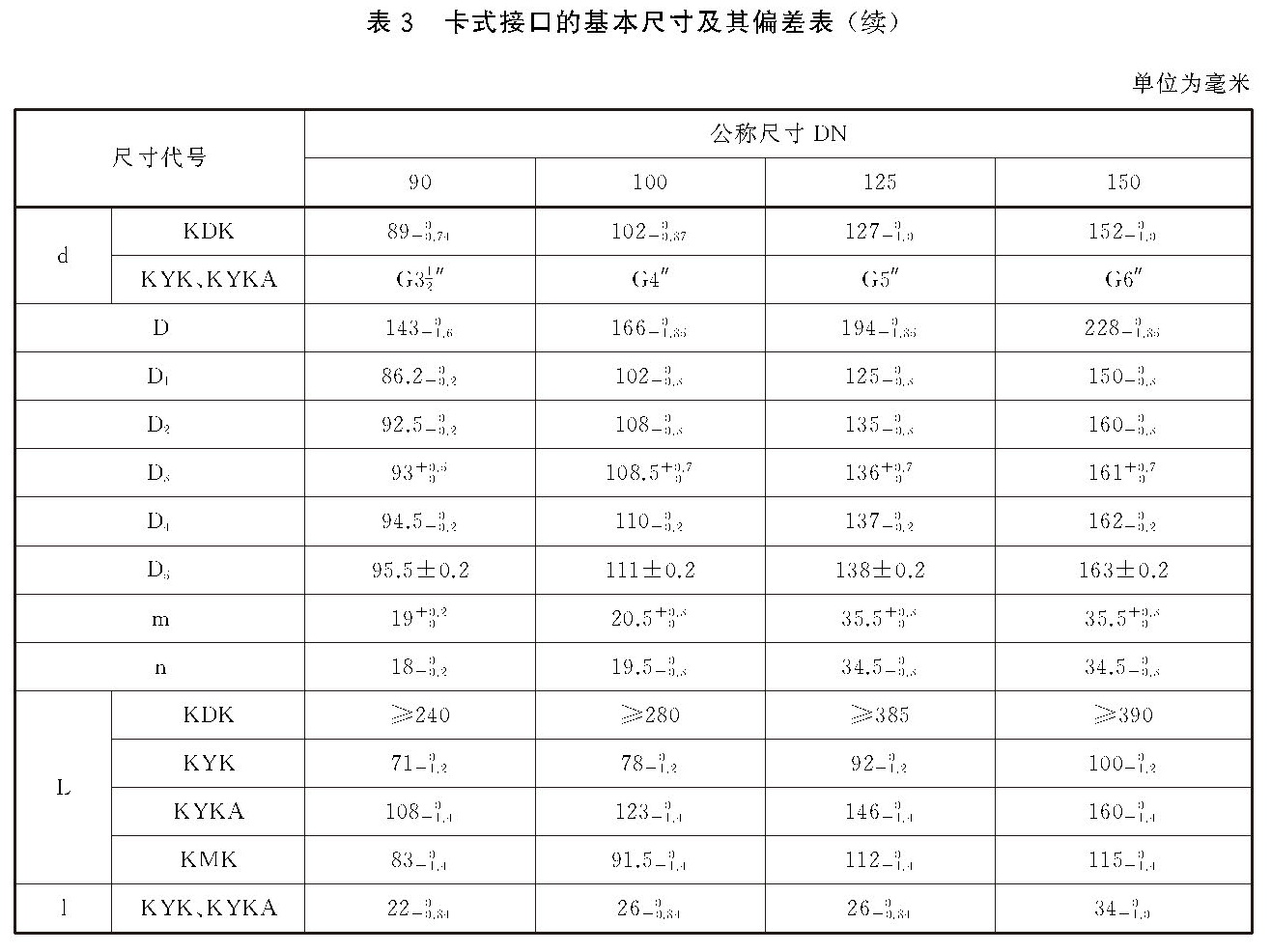

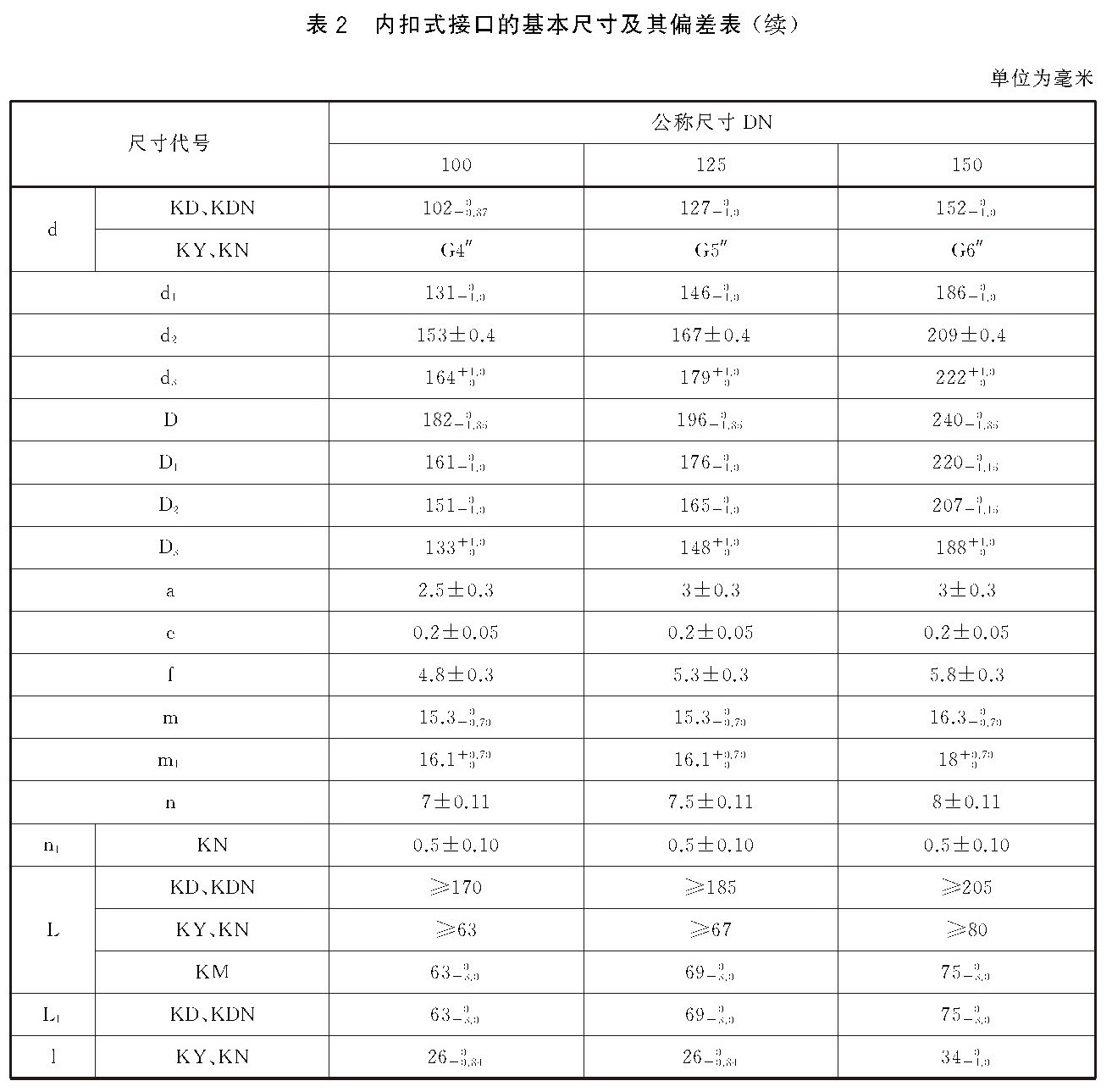

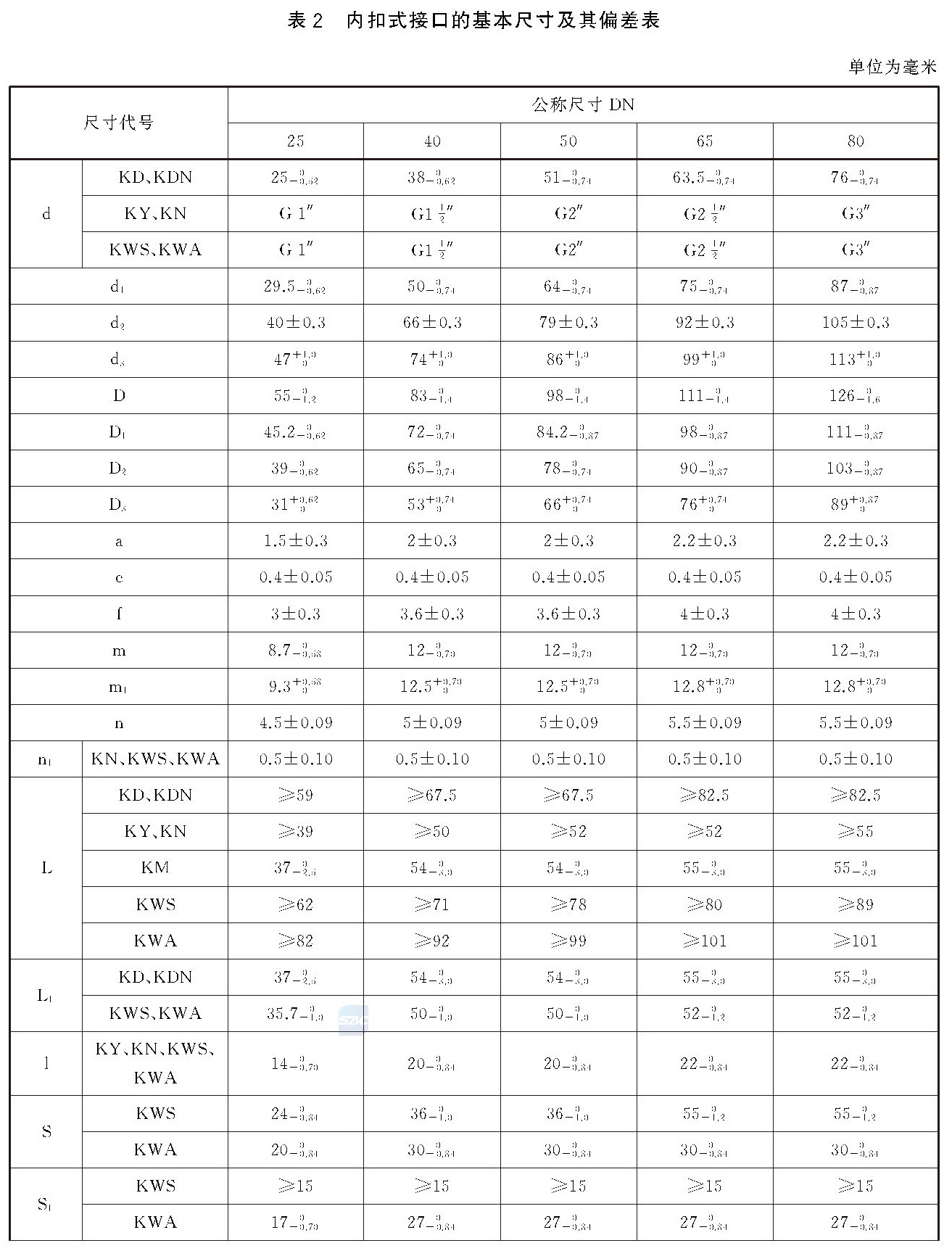

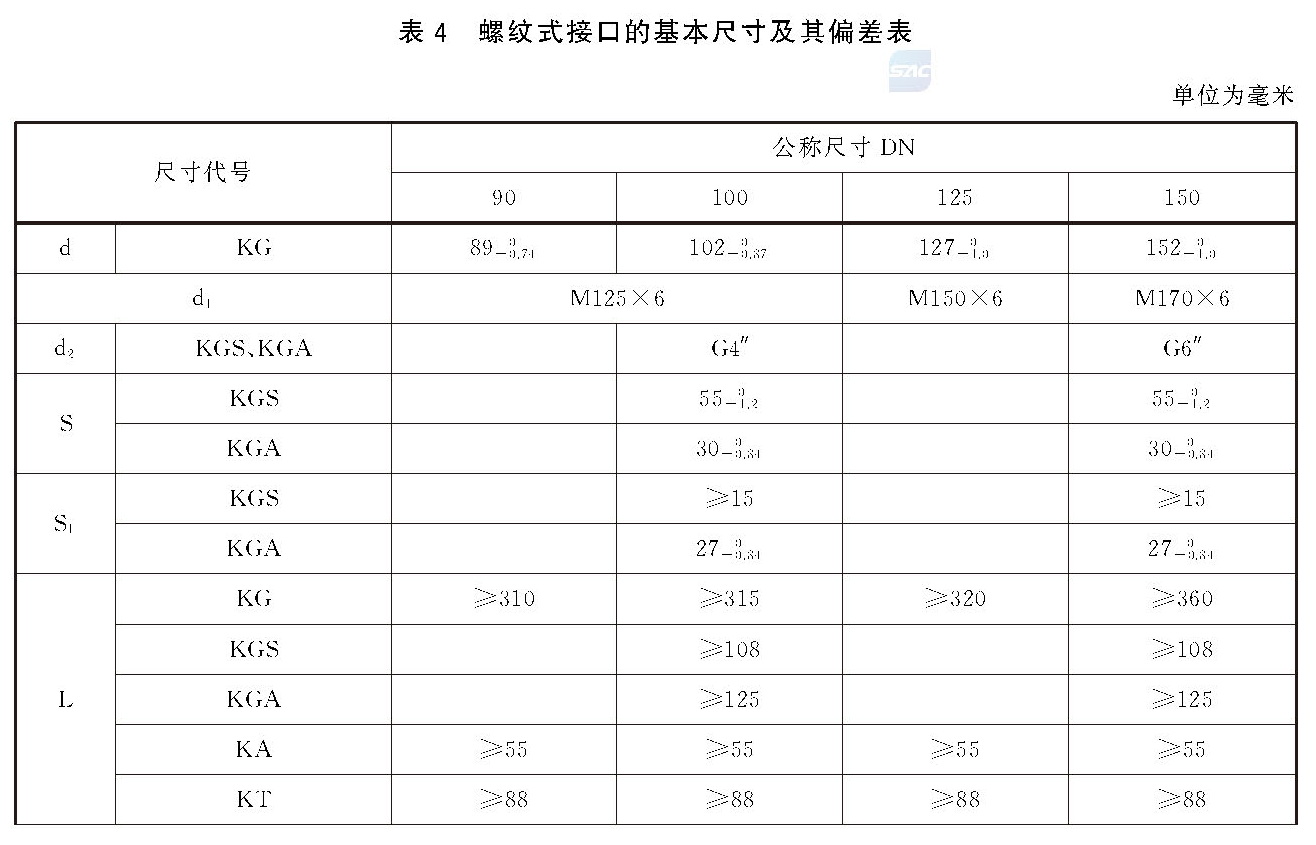

6.2 外观质量
6.2.1 接口本体表面应平整光洁，无结疤、裂痕、砂眼。加工表面应无伤痕及磕碰损伤。
6.2.2 接口的螺纹表面应光洁，无损牙。螺纹式接口应对接口头部螺纹始末两端的不完整牙形进行修整。
6.2.3 接口所有的边缘应倒钝，无毛刺。
6.2.4 密封圈面上不应有气泡、杂质、裂口和凹凸不平等缺陷。
6.3 材料
6.3.1 额定工作压力不高于 2.5 MPa 接口的铝铸件应选用符合 GB/T1173 中规定的铸造铝合金 ZL104 或符合 GB/T15115 中规定的压铸铝合金 YL104 制造，或选用机械性能不低于 ZL104 或 YL104 的其他铝合金制造。
6.3.2 额定工作压力 4.0 MPa、6.0 MPa 接口的铝铸件应采用锻造工艺制造，铝铸件应选用符合 GB/T3190 中规定的变形铝 6061 制造。
6.3.3 铜铸件应选用符合 GB/T1176 中规定的铸造铜合金 ZCuZn38 或机械性能不低于 ZCuZn38 的其他铜合金制造。
6.3.4 钢铸件应选用符合 GB/T12230 规定的不锈钢 ZG07Cr19Ni10 或机械性能不低于 ZG07Cr19Ni10 的其他不锈钢材料制造。
6.3.5 室外消火栓用外螺纹固定接口和吸水管接口的闷盖的铸铁件应选用符合 GB/T9439 规定的灰铸铁 HT200 或机械性能不低于 HT200 的其他金属材料制造。
6.3.6 卡式接口的弹簧应选用符合 GB/T20878 规定的不锈钢 06Cr19Ni10 或机械性能不低于 06Cr19Ni10 的其他金属材料制造。
6.3.7 接口上的密封圈应选用丁腈橡胶或物理性能不低于丁腈橡胶的其他耐油材料制造。
6.4 操作力和操作力矩

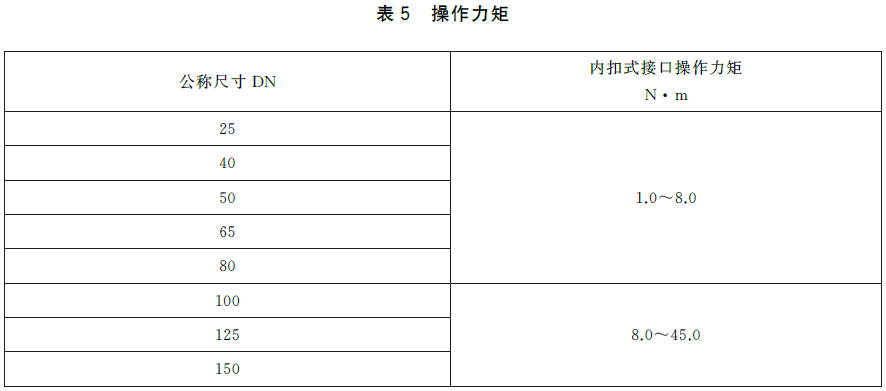

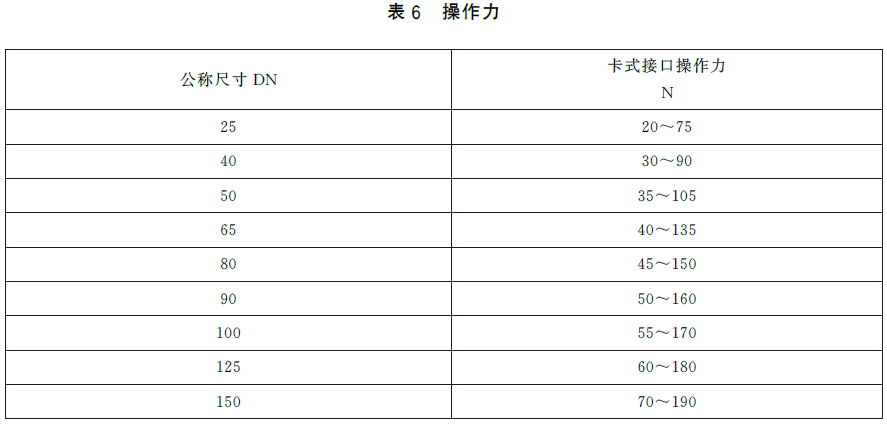

    接口成对连接后，除内螺纹、外螺纹固定接口外，其他型式内扣式接口的操作力矩应符合表 5 的规定，卡式接口的操作力应符合表 6 的规定。

6.5 密封性能
    接口成对连接后，在 0.3MPa 水压和额定工作压力水压下均不应发生渗漏现象。
6.6 水压性能
    接口在 1.5 倍额定工作压力水压下，本体不应出现可见裂缝或断裂现象，密封圈不应出现脱离或变形现象。接口经水压性能试验后，应能正常操作使用。
6.7 弹簧疲劳寿命
    卡式接口的弹簧疲劳寿命不应低于 10000 次。
6.8 抗跌落性能
    除内、外螺纹固定接口和消火栓用吸水管接口外，其他接口从 1.8m 高处自由落下 3 次，应无损坏并能正常操作使用。接口经过抗跌落性能试验后，密封性能应符合 6.5 的规定。
6.9 耐高温性能
    接口经过耐高温性能试验后，应无密封圈粘连、损坏，并且其密封性能应符合 6.5 的规定。
6.10 耐低温性能
    接口经过耐低温性能试验后，密封性能应符合 6.5 的规定。
6.11 耐腐蚀性能
6.11.1 铝合金铸件内外表面和铸铁件内外表面应进行耐腐蚀处理，以满足相应使用环境和介质的防腐要求。
6.11.2 接口经 120h 连续喷射盐雾腐蚀试验后，接口内外表面应无起层、氧化、剥落或其他肉眼可见的点蚀凹坑，并应能正常操作使用。
6.12 旋转性能
    旋转型水带接口进行旋转性能试验时，旋转部位应能 360° 旋转，且转动应灵活，旋转的最大力矩不应超过 4.0N・m。
6.13 锁止功能
    锁止型水带接口应具有锁止结构，接口锁止后不应发生脱扣现象。
