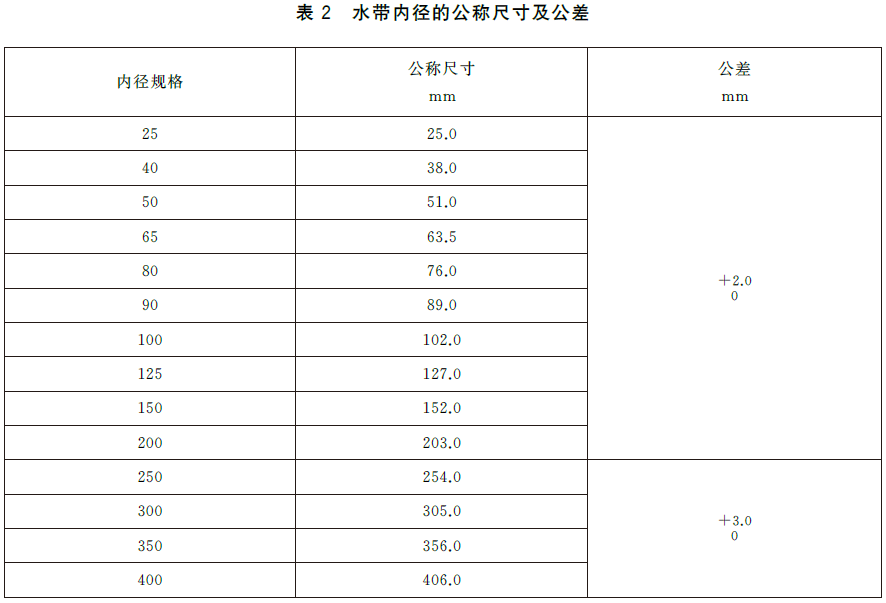

6.3 长度
    水带的长度不应小于标称值。
6.4 设计工作压力、试验压力及爆破压力

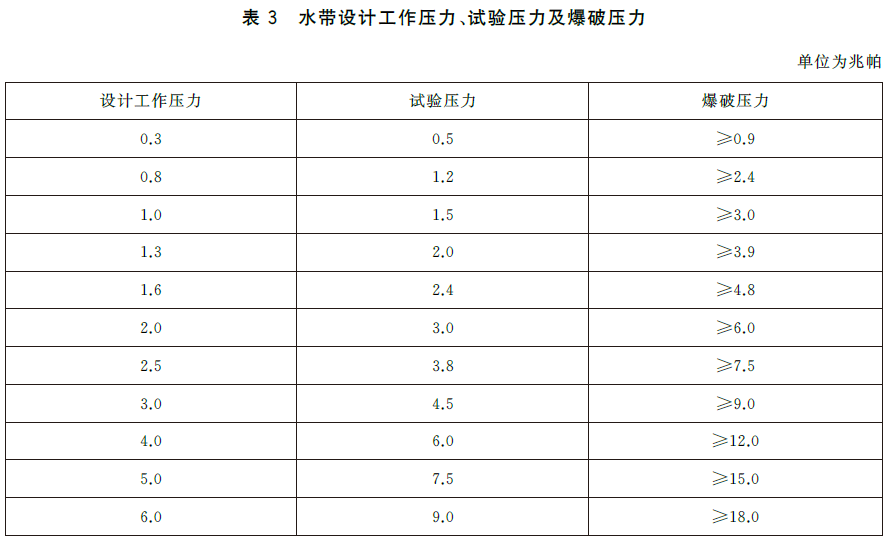

    水带的设计工作压力、试验压力和爆破压力应符合表 3 的规定，且水带爆破后，其破口应为纬线断裂。

6.5 单位长度质量

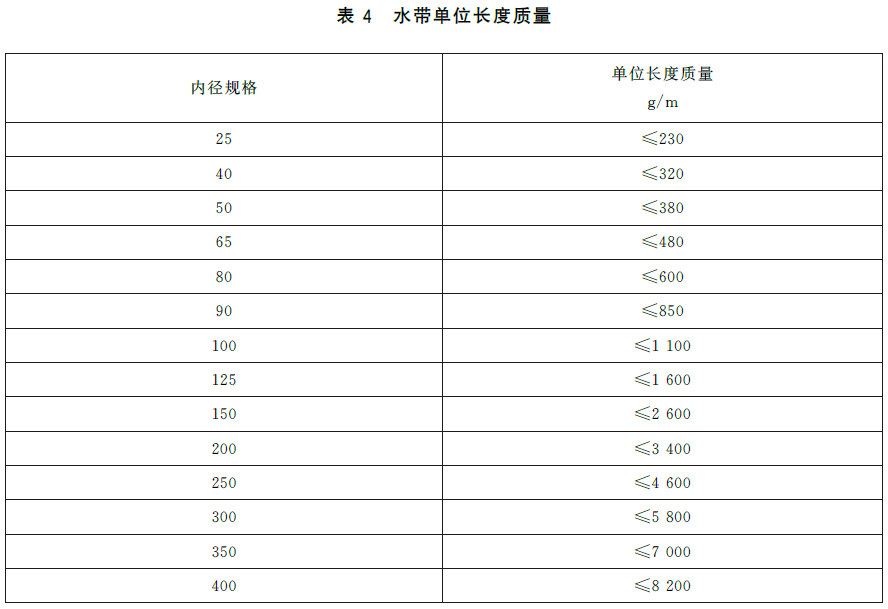

    水带的单位长度质量应符合表 4 的规定。

6.6 延伸率、膨胀率和扭转方向

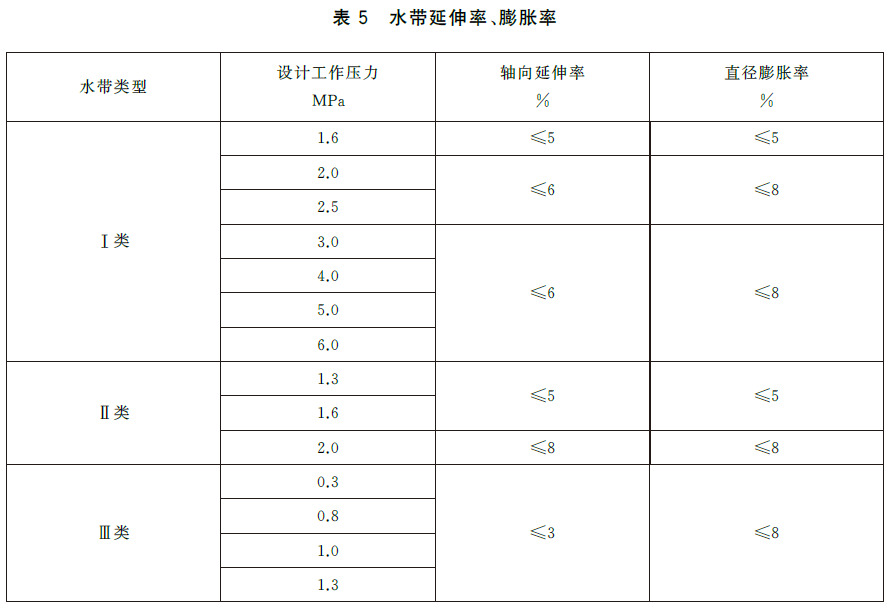

6.6.1 水带的轴向延伸率、直径膨胀率应符合表 5 的规定。

6.6.2 水压作用下，水带不应产生逆时针扭转。
6.7 可弯曲性

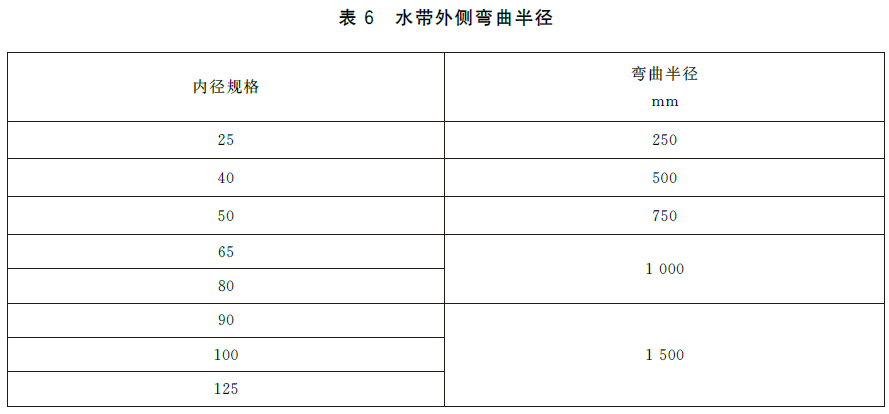

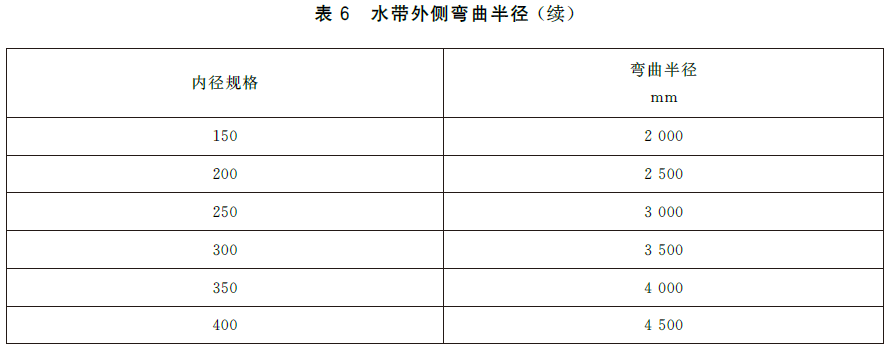

    将带压水带弯成外侧半径如表 6 规定的圆弧，弯曲部分的内侧应无明显折皱。

6.8 黏附性
    Ⅰ 类、Ⅱ 类水带经黏附性试验后，在表 3 规定的相应试验压力下，黏附部分应能自行分离，且不发生渗漏。Ⅲ 类水带经黏附性试验后，衬里、外覆层间不应有黏附现象。
6.9 耐低温性能
    经耐低温性能试验后，水带应能立即展开，不应出现卷曲现象，且在设计工作压力下无渗漏。
6.10 衬里、外覆层物理机械性能
6.10.1 附着强度

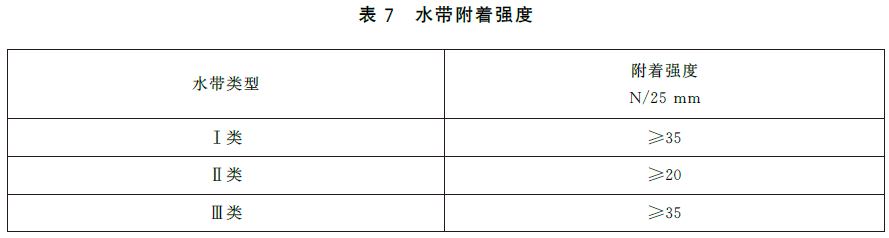

    水带编织层与衬里、外覆层之间的附着强度应符合表 7 的规定。

6.10.2 扯断强度和扯断伸长率
    水带衬里、外覆层的扯断强度不应小于 12MPa, 扯断伸长率不应小于 280%。
6.10.3 热空气老化性能

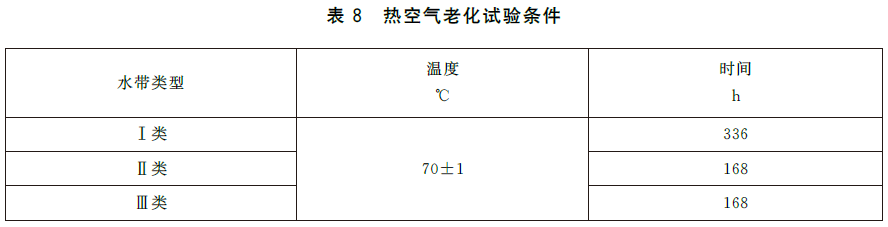

    按表 8 规定的条件进行热空气老化试验后，水带的爆破压力以及衬里、外覆层的附着强度不应小于老化前测定值的 75%。

6.11 耐磨性能
    Ⅰ 类、Ⅱ 类水带，以及无外覆层的 Ⅲ 类水带经耐磨试验后，在相应的设计工作压力下，不应发生渗漏或破裂。有外覆层的 Ⅲ 类水带经耐磨试验后，编织层不应裸露，且磨损量不应大于 1mg/100r。
6.12 水带与消防接口连接性能
6.12.1 消防接口应符合 GB12514 的规定。
6.12.2 在表 3 规定的相应试验压力下，水带与消防接口连接处不应发生渗漏、爆破或滑脱。
6.13 反光条光学性能

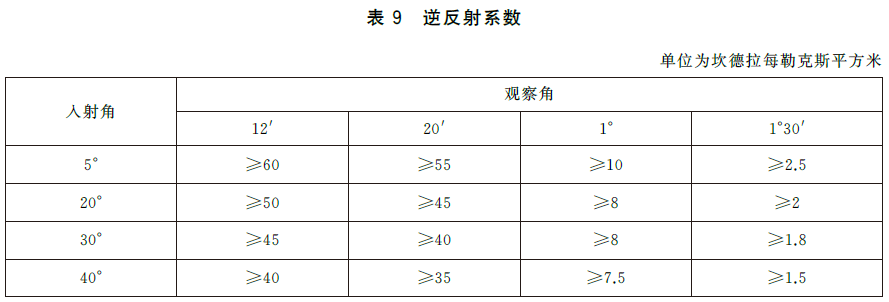

    反光条的逆反射系数应符合表 9 的规定。

6.14 耐折性能
    Ⅰ 类水带带压弯折时，不应发生渗漏或破裂。
6.15 抗交变压力性能
    Ⅰ 类水带经 2000 次循环抗交变压力性能试验后，水带、消防接口以及连接处均不应发生渗漏、破裂或滑脱。
6.16 耐传导热性能
    Ⅰ 类水带经耐传导热性能试验后，爆破压力不应小于试验前的 75%。
6.17 耐辐射热性能
    Ⅰ 类水带的耐辐射热时间不应小于 10s。
6.18 耐紫外光性能
    经耐紫外光性能试验后，Ⅰ 类水带的附着强度和爆破压力不应小于试验前的 75%。
