自动跟踪定位射流灭火系统 GB25204-2026
4 分类与型号
4.1 分类
自动跟踪定位射流灭火系统应按照流量和射流方式进行分类。
4.2 自动跟踪定位射流灭火系统按照流量分类
按照流量分为
a) 额定流量大于 16L/s 的，自动跟踪定位消防炮灭火装置；
b) 额定流量不大于 16L/s 的，自动跟踪定位射流灭火装置。
4.3 自动跟踪定位射流灭火装置按照射流方式分类
按照射流方式分为：
a) 射流方式为喷射的，喷射型自动跟踪定位射流灭火装置；
b) 射流方式为喷洒的，喷洒型自动跟踪定位射流灭火装置。
4.4 型号
4.4.1 型号编制规则

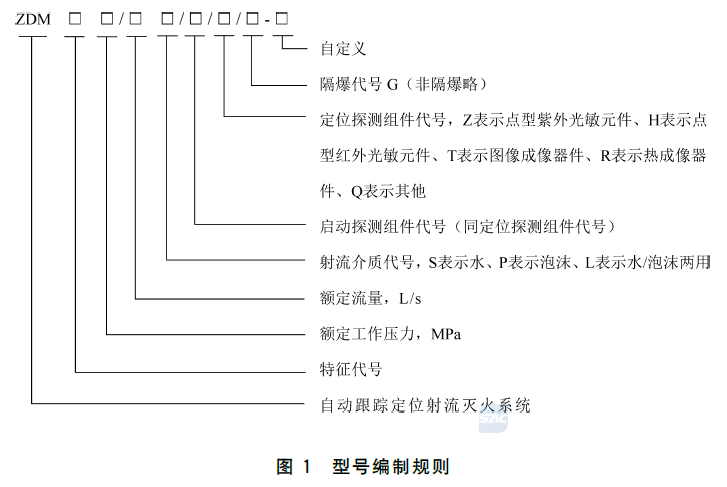

自动跟踪定位射流灭火系统的型号应由系统名称、特征代号、额定工作压力、额定流量、射流介质代号、启动探测组件代号、定位探测组件代号、隔爆代号和自定义组成。编制规则见图1。
自动跟踪定位射流灭火系统应按照流量和射流方式进行分类。
4.2 自动跟踪定位射流灭火系统按照流量分类
按照流量分为
a) 额定流量大于 16L/s 的，自动跟踪定位消防炮灭火装置；
b) 额定流量不大于 16L/s 的，自动跟踪定位射流灭火装置。
4.3 自动跟踪定位射流灭火装置按照射流方式分类
按照射流方式分为：
a) 射流方式为喷射的，喷射型自动跟踪定位射流灭火装置；
b) 射流方式为喷洒的，喷洒型自动跟踪定位射流灭火装置。
4.4 型号
4.4.1 型号编制规则
自动跟踪定位射流灭火系统的型号应由系统名称、特征代号、额定工作压力、额定流量、射流介质代号、启动探测组件代号、定位探测组件代号、隔爆代号和自定义组成。编制规则见图1。
4.4.2 特征代号
特征代号如下：
P—— 自动跟踪定位消防炮灭火装置；
S—— 喷射型自动跟踪定位射流灭火装置；
T—— 喷洒型自动跟踪定位射流灭火装置。
示例 1：
额定工作压力为 0.8MPa，额定流量为 32L/s，射流介质为水 / 泡沫两用，启动探测方式为点型红外光敏元件、热成像器件，定位探测方式为图像成像器件和其他类探测组件，隔爆的自动跟踪定位消防炮灭火装置，其型号为：ZDMP0.8/32L/HR/TQ/G。
示例 2：
额定工作压力为 0.6MPa，额定流量为 10L/s，射流介质为水，启动探测方式为点型紫外光敏元件和点型红外光敏元件，定位探测方式为点型红外光敏元件和热成像器件的喷射型自动跟踪定位射流灭火装置，其型号为：ZDMS0.6/10S/ZH/HR。
示例 3：
额定工作压力为 0.6MPa，额定流量为 5L/s，射流介质为水，启动探测方式为点型紫外光敏元件和点型红外光敏元件，定位探测方式为图像成像器件和热成像器件的喷洒型自动跟踪定位射流灭火装置，其型号为：ZDMT0.6/5S/ZH/TR。
特征代号如下：
P—— 自动跟踪定位消防炮灭火装置；
S—— 喷射型自动跟踪定位射流灭火装置；
T—— 喷洒型自动跟踪定位射流灭火装置。
示例 1：
额定工作压力为 0.8MPa，额定流量为 32L/s，射流介质为水 / 泡沫两用，启动探测方式为点型红外光敏元件、热成像器件，定位探测方式为图像成像器件和其他类探测组件，隔爆的自动跟踪定位消防炮灭火装置，其型号为：ZDMP0.8/32L/HR/TQ/G。
示例 2：
额定工作压力为 0.6MPa，额定流量为 10L/s，射流介质为水，启动探测方式为点型紫外光敏元件和点型红外光敏元件，定位探测方式为点型红外光敏元件和热成像器件的喷射型自动跟踪定位射流灭火装置，其型号为：ZDMS0.6/10S/ZH/HR。
示例 3：
额定工作压力为 0.6MPa，额定流量为 5L/s，射流介质为水，启动探测方式为点型紫外光敏元件和点型红外光敏元件，定位探测方式为图像成像器件和热成像器件的喷洒型自动跟踪定位射流灭火装置，其型号为：ZDMT0.6/5S/ZH/TR。
