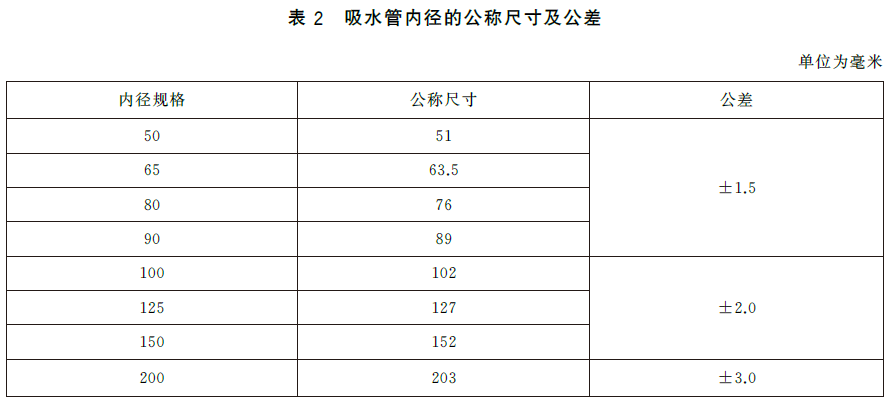

5.4 吸水管长度
    吸水管长度应包含接口，其公称长度为 2m、3m、4m、5m、6m、8m、9m，长度公差应为标准长度的 ±2%。
5.5 接口性能
    吸水管接口应符合 GB 12514 的相关规定。

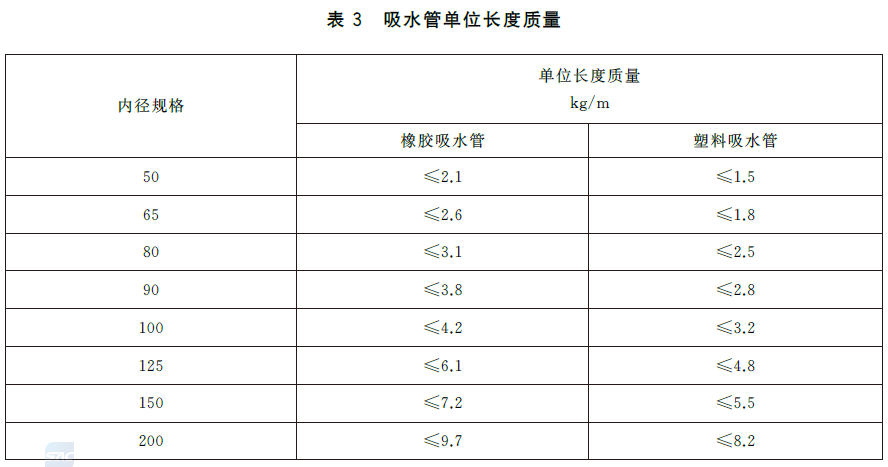

5.6 单位长度质量
    吸水管单位长度质量应符合表 3 的规定。

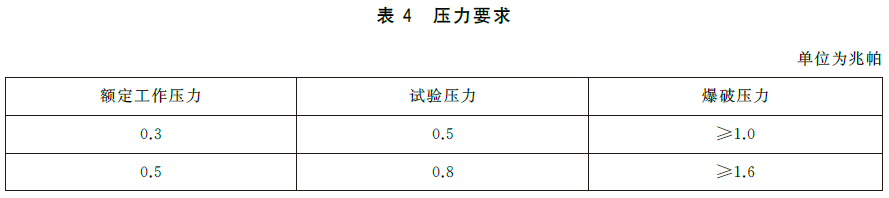

5.7 额定工作压力、试验压力及爆破压力
    按表 4 规定的试验压力进行试验，吸水管接口不应滑脱，软管不应爆裂或出现泄漏、开裂、局部急剧变形。软管的轴向延伸率不应大于 15%，轴向残余延伸率不应大于 2%。吸水管的爆破压力应符合表 4 的规定。

5.8 耐真空性能
    吸水管进行耐真空性能试验，试验后软管不应出现脱层、压痕或塌陷，软管内部不应有突起、裂口等现象。软管内径径向收缩率测定试验过程中，实心球在整根吸水管中应能无障碍地通过。软管的轴向收缩率不应大于 10%，轴向残余收缩率不应大于 2%。
5.9 负荷弯曲性能
    吸水管进行负荷弯曲性能试验，试验后软管不应出现永久变形或裂痕。软管的径向收缩率不应大于 5%，径向残余收缩率不应大于 2%。
5.10 耐弯曲性能
    直管式吸水管进行耐弯曲性能试验，试验后软管不应出现扭曲、破裂或脱层。
5.11 曲挠性能
    盘管式吸水管在室温条件下曲挠力不应大于 100 N，在-30 ℃±5 ℃条件下曲挠力不应大于 150N，并且不应出现扭曲、龟裂、破裂或脱层。
5.12 盘卷性能
    盘管式吸水管在室温和-30 ℃±5 ℃条件下，其伸展长度变化率均不应大于 5%，并且不应出现扭曲、龟裂、破裂或脱层。
5.13 层间粘合强度
    橡胶吸水管内胶层与增强层之间以及外胶层与增强层之间，其层间粘合强度均不应小于 2.0kN/m。
5.14 耐老化性能
5.14.1 耐紫外线辐射性能
    塑料吸水管进行耐紫外线辐射试验后，不应出现裂纹、断裂或影响正常使用的缺陷。
5.14.2 耐臭氧性能
    橡胶吸水管进行耐臭氧性能试验后，外胶层不应出现任何开裂的情况；密封圈进行耐臭氧性能试验后，不应出现裂纹、龟裂、断裂、变形或影响正常使用的缺陷。
