5 要求

5.1 通用要求
5.1.1 材料
5.1.1.1 气瓶
    气瓶应采用钢质无缝气瓶，其材料应符合 GB/T 5099.1 或 GB/T 5099.3 的规定。
5.1.1.2 阀门
    容器阀（安全泄放装置组件除外）、选择阀、单向阀、低泄高封阀、信号反馈装置等部件的本体及其内部机械零部件应采用奥氏体不锈钢或铜合金制造。采用其他材料制造的，其强度和耐腐蚀性能也应符合 5.1.4 和 5.1.6 的规定。
5.1.1.3 密封件
    与充装介质接触的密封件应能与充装介质相容。
5.1.1.4 喷嘴
    喷嘴各部件均应采用耐腐蚀材料制造，其机械强度、耐温度性能和耐腐蚀性能应符合 5.4.3~5.4.6 的要求。
5.1.1.5 管道管件
    管道、管件材料满足下列要求：
    a) 集流管应采用无缝钢管制造，材质应具有耐腐蚀性能或将其内外表面做防腐蚀处理；
    b) 连接管应采用高压软管或采用耐压强度、抗冲击振动能力相当的金属管材；
    c) 管件应采用耐腐蚀的金属材料制造，不应使用铸铁件。
5.1.1.6 支吊架
    支吊架的材料满足下列要求：
    a) 支吊架应采用耐使用环境腐蚀的金属材料制造，不应使用铸铁件；
    b) 抗震支吊架的材料还应符合 GB/T 37267-2018 中 4.2 的规定。
5.1.2 灭火剂瓶组充装介质
    二氧化碳灭火剂应符合 GB 4396 的规定。
5.1.3 启动气体瓶组充装介质
    启动气体瓶组的充装介质满足下列要求：
    a) 氮气应符合 GB/T 8979 或 GB 20128 的规定；
    b) 二氧化碳应符合 GB/T 6052 或 GB 4396 的规定。
5.1.4 强度
    按照 6.3 规定的方法进行液压强度试验，被测试件不应出现渗漏、变形现象。
5.1.5 密封
    按照 6.4 规定的方法进行气密性试验，被测试件的密封部位应无气泡泄漏。
5.1.6 耐腐蚀性能
5.1.6.1 耐盐雾腐蚀性能
    按照 6.5 规定的方法进行盐雾腐蚀试验，被测试件不应出现腐蚀损坏。
5.1.6.2 耐应力腐蚀性能
    按照 6.6 规定的方法进行应力腐蚀试验，被测试件应无裂纹、损坏。
5.1.6.3 耐二氧化硫腐蚀性能
    按照 6.7 规定的方法进行二氧化硫腐蚀试验，被测试件不应出现腐蚀损坏。
5.1.7 耐电压性能
    按照 6.8 规定的方法进行耐电压性能试验，被测试件的接线端子与外壳之间不应出现表面飞弧、扫掠放电、电晕或击穿现象。
5.1.8 绝缘要求
    按照 6.9 规定的方法进行绝缘电阻试验，被测试件的接线端子与外壳之间的绝缘电阻应大于 20MΩ。
5.2 灭火系统
5.2.1 基本参数
5.2.1.1 工作温度范围
    灭火系统的工作温度范围为 0℃~+50℃。
    当灭火系统实际工作温度范围超过 0℃~+50℃时，应在灭火系统及部件标牌上标记明显永久性标志，灭火系统及部件的相关性能要求和试验方法也应按实际工作温度范围和工作压力作相应调整。
5.2.1.2 灭火系统喷射时间
    全淹没灭火系统喷射时间应不超过 60s。局部应用灭火系统喷射时间应满足设计要求。
5.2.1.3 灭火系统最大工作压力
    灭火系统最大工作压力应为 12.4MPa。
5.2.2 灭火系统构成
5.2.2.1 灭火系统至少应由灭火剂瓶组、启动气体瓶组（适用时）、连接管、单向阀、选择阀（适用时）、驱动装置、集流管、喷嘴、信号反馈装置、安全泄放装置、控制装置、低泄高封阀（适用时）、管道管件等部件组成。
5.2.2.2 灭火系统中相同功能部件的规格应一致（选择阀、喷嘴除外），各相同功能瓶组的容积、充装密度或充装压力应一致。
5.2.3 外观、标志
5.2.3.1 灭火系统各构成部件应无明显加工缺陷或机械损伤，进行防腐处理的部件外表面，防腐涂层、镀层应完整、均匀。
5.2.3.2 灭火剂瓶组上应标注充装二氧化碳或 CO₂字样，启动气体瓶组上应标注充装气体的名称或代号，字迹应明显、清晰。
5.2.3.3 灭火系统每个手动操作部位均应以文字或图形符号标明操作方法。
5.2.3.4 灭火系统铭牌应设置在系统明显部位，铭牌内容应包含灭火系统名称、型号规格、执行标准编号、灭火剂充装总质量、工作温度范围、最大工作压力、生产者、生产企业、产品编号、生产日期。
5.2.3.5 灭火系统警示标志应设置在灭火系统明显部位，警示标志的内容在 100lx~500lx 环境光线下，距离 3m 远处应清晰可读。灭火系统警示标志的内容为 “本灭火系统动作时会喷放出高压、窒息气体”。
5.2.4 灭火系统准工作状态
    灭火系统各部件的工作位置、控制装置的控制和监视功能均应处于正常准工作状态；各瓶组的检漏装置应处于正常工作状态，瓶组内介质的充装质量（或充装压力）应与瓶组上的标称值一致。
5.2.5 启动运行要求
5.2.5.1 启动方式
5.2.5.1.1 灭火系统应具有自动启动、手动启动和机械应急启动功能。
5.2.5.1.2 手动启动和机械应急启动应有防止误动作的有效措施，并用文字或图形符号标明操作方法。
5.2.5.2 延迟启动功能
    灭火系统的自动启动应具有延迟启动功能，延迟时间应在 0s~30s 范围内可调。
5.2.5.3 启动运行
    灭火系统采用不同方式启动，其动作应准确、可靠、无故障。
5.2.5.4 组合分配灭火系统的动作顺序
    组合分配灭火系统的选择阀应在灭火剂瓶组容器阀开启前或同时打开。
5.2.6 灭火系统状态监视及数据应用平台功能要求
    灭火系统状态监视及数据应用平台功能要求应符合 GB 25972-2024 中 5.2.6 的规定。
5.3 瓶组
5.3.1 瓶组组成和结构
5.3.1.1 组成
    灭火剂瓶组应至少由灭火剂、贮存气瓶、容器阀、安全泄放装置、虹吸管、检漏装置、误喷放防护装置等组成。
    启动气体瓶组应至少由充装的气体、贮存气瓶、容器阀、安全泄放装置、虹吸管（适用时）、检漏装置、误喷放防护装置等组成。
5.3.1.2 结构
    瓶组应设有检漏装置。采用称重装置作为检漏装置的，其应能实时监测瓶组重量变化，达到报警阈值时应能输出报警信号。采用压力显示器作为启动气体瓶组检漏装置的，其应能持续实时显示瓶组内压力。
5.3.2 工作压力

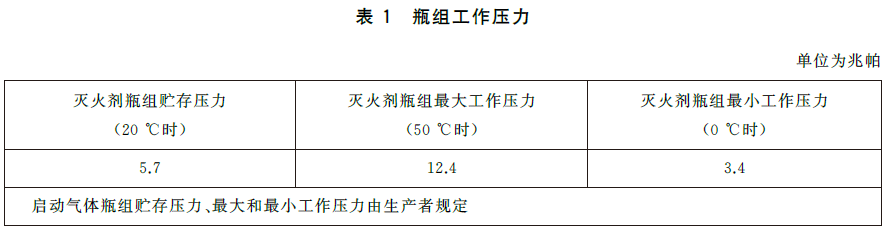

    瓶组的工作压力应符合表 1 的规定。
