附录F(规范性) 霰弹袋冲击试验装置

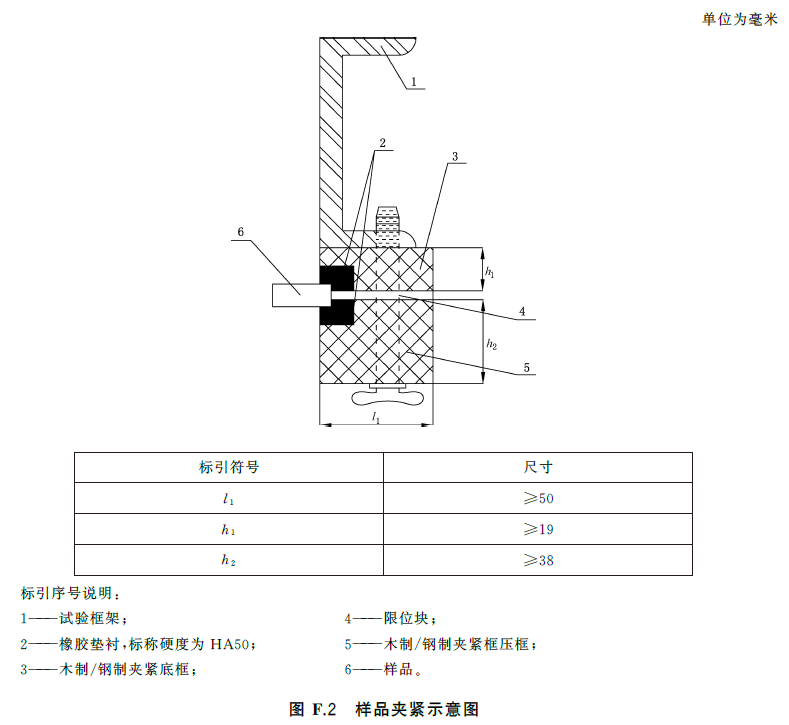

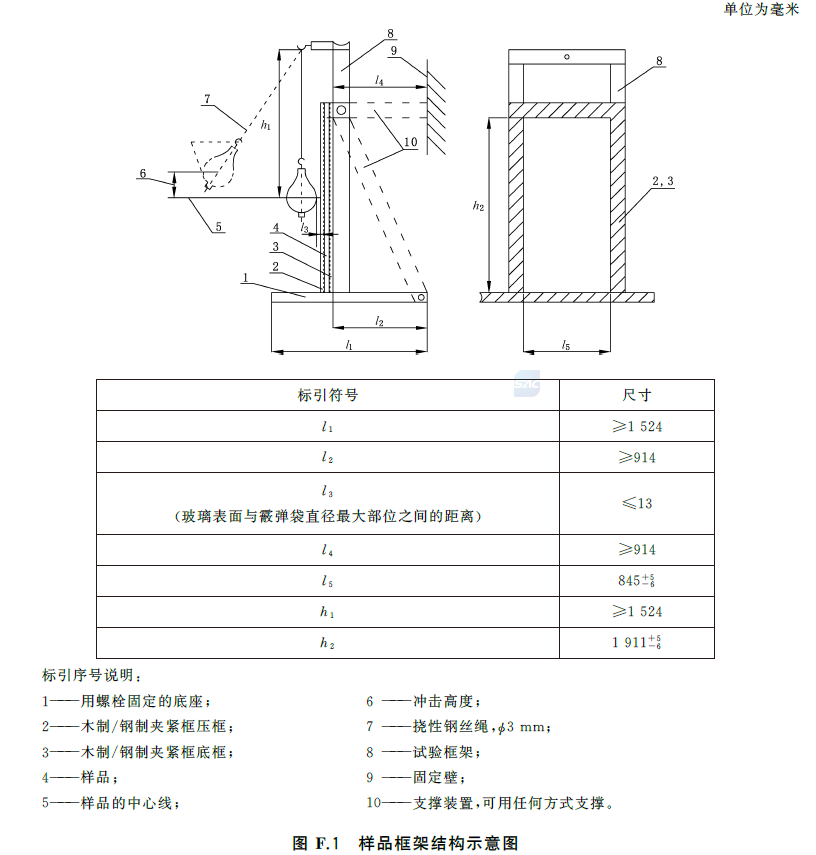

    霰弹袋冲击试验框架主体部分采用标称高度为 100mm 的槽钢，用螺栓等固定在地面上，并在背面加支撑装置，以防止冲击时框架明显变形､位移或倾斜，如图F.1所示。必要时，参见附录 H 对框架的刚度进行校准｡采用木制或钢制或其他等效的具有足够刚度的夹紧框 (钢质夹紧框可采用空心或实心材料), 采用标准图示方式或其他紧固方式，通过压紧橡胶垫衬牢固夹持样品｡夹紧框与样品四周 接触部位使用标称硬度为 HA50 的橡胶垫衬｡安装样品后，橡胶条的压缩厚度为原厚度的 10%~15%｡

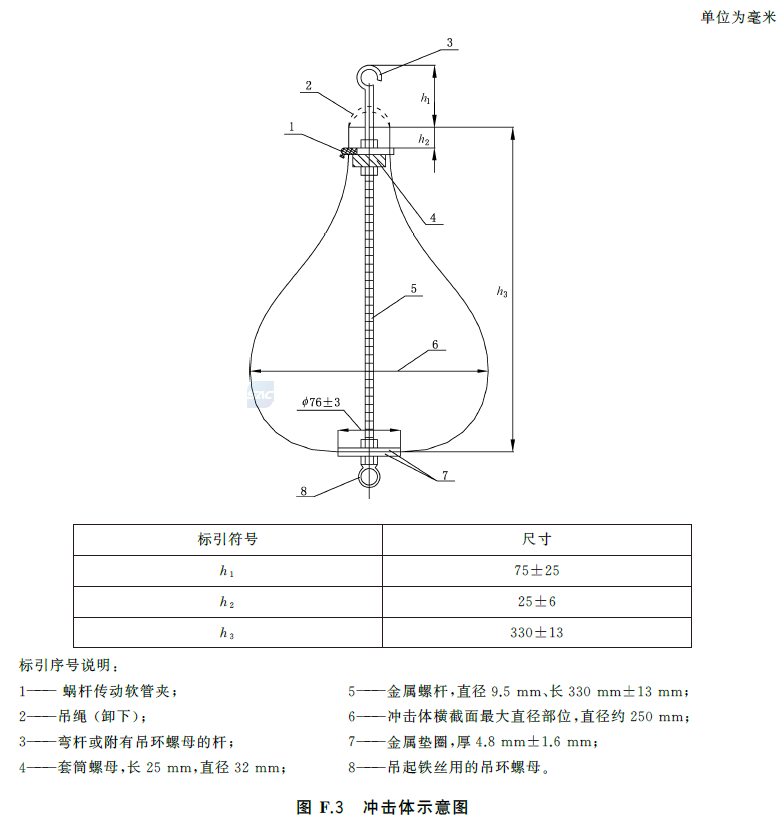

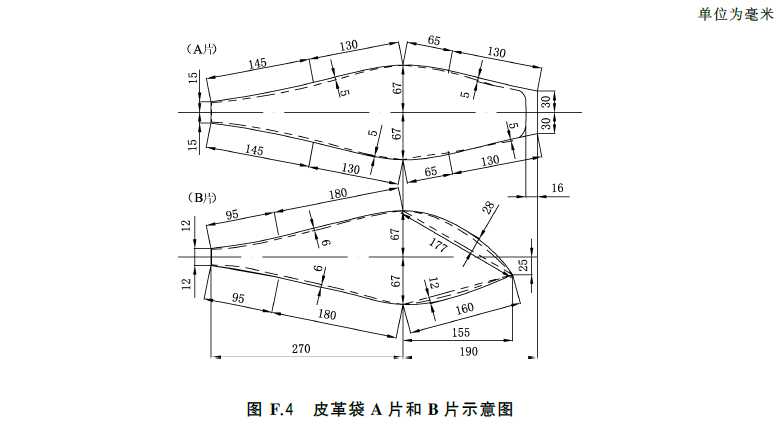

    冲击体是带有金属杆的皮革袋，皮革袋由 2 块 A 片和 4 块 B 片缝制而成。在皮革袋中装填公称尺寸 ϕ2.5mm 的铅砂，然后将皮革袋的上下两端用螺母拧紧，再将皮革袋的表面用厚度约为 0.15mm、宽度约为 12mm 的玻璃纤维增强聚酯尼龙带交叉倾斜地卷缠起来，将表面 完全覆盖成袋体状｡冲击体质量为 45kg±0.1kg｡
