4 要求

4.1 总体要求
    保护器应满足本章要求，并按第 5 章规定进行试验，以确认保护器对本章要求的符合性｡
4.2 包装及外观
    1 保护器应具备产品出厂时的完整包装，保护器表面应有产品标志，包装中应包含质量检验合格标志和使用说明书｡
    2 保护器表面应无腐蚀､涂覆层脱落和起泡现象，无明显划伤､裂痕､毛刺等机械损伤，紧固部位应无松动｡
4.3 基本功能
4.3.1 指示灯
    保护器应具有独立的工作状态指示灯，分别指示其正常监视状态､报警状态｡正常监视状态指示应为绿色､报警状态指示应为红色｡指示灯应有中文功能注释，指示灯在其正前方3m处､在光照度不超过 500lx 的环境条件下，应清晰可见｡
    注：正常监视状态指保护器接通电源正常工作，未触发限流保护动作，且未发出报警信号时的状态｡
4.3.2 音响器件
    在报警条件下，保护器音响器件正前方 1m 处的声压级 (A 计权) 应大于 70dB, 小于 115dB｡
4.3.3 保护报警功能
    生产者应规定保护器的额定电流､短路保护电流和过负荷保护电流｡当被保护回路发生过负荷或短路时，保护器应触发限流保护动作，在 3s 内发出声､光报警信号，并保持至保护器复位｡
4.3.4 复位功能
    保护器应设置复位按键，复位按键应具有防止误操作的措施；被保护回路的过负荷､短路排除后，通过操作复位按键，保护器应能重新处于正常监视状态｡
4.3.5 自检功能
    保护器应能手动检查其音响器件和面板上所有指示灯，自检期间保护器不应触发限流保护动作｡
4.3.6 通信功能
    保护器应至少具有一组通信接口｡保护器应能通过通信接口将工作状态传送到配接的指示设备。
4.3.7 出厂设置
    除非使用特殊手段 (如专用工具或密码) 或破坏封条，否则保护器的出厂设置不应被改变｡
4.3.8 外壳
    保护器外壳为非金属材料时，应满足附录 A 规定的燃烧性能要求｡
4.4 报警性能
4.4.1 短路保护性能
    当被保护回路的电流 I 为公式所示的交流电流时被保护回路电流在 0°、45°、90° 和 180° 相位角发生短路的情况下，保护器的短路保护动作瞬时电流与短路保护电流设定值之差的绝对值不应大于短路保护电流设定值的 10%, 短路保护时间不应大于 5ms, 限流时间不应大于 150μs｡     式中:
    I——被保护回路的电流瞬时值；
    I_s——短路保护电流设定值；
    f——电流频率，取值 50Hz;
    t——时间间隔。
4.4.2 过负荷保护性能
    当被保护回路的电流值达到保护器额定电流值的 120% 时，保护器应在 3s~60s 内触发限流保护动作。
4.5 不动作性能
    当被保护回路的电流值不大于保护器额定电流时，保护器不应触发限流保护动作，不应发出声､光报警信号｡
4.6 重复性
    连续 6 次对保护器进行报警性能试验，报警性能应满足 4.4 的要求｡
4.7 电压波动
    保护器的供电电压为额定工作电压的 85% 和 110% 条件下，保护器的不动作性能应满足 4.5 的 要求。
4.8 气候环境耐受性

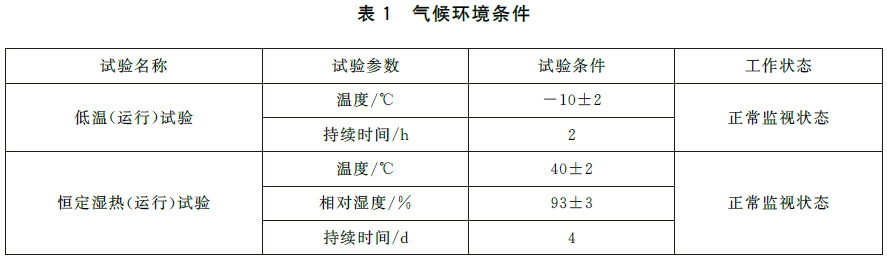

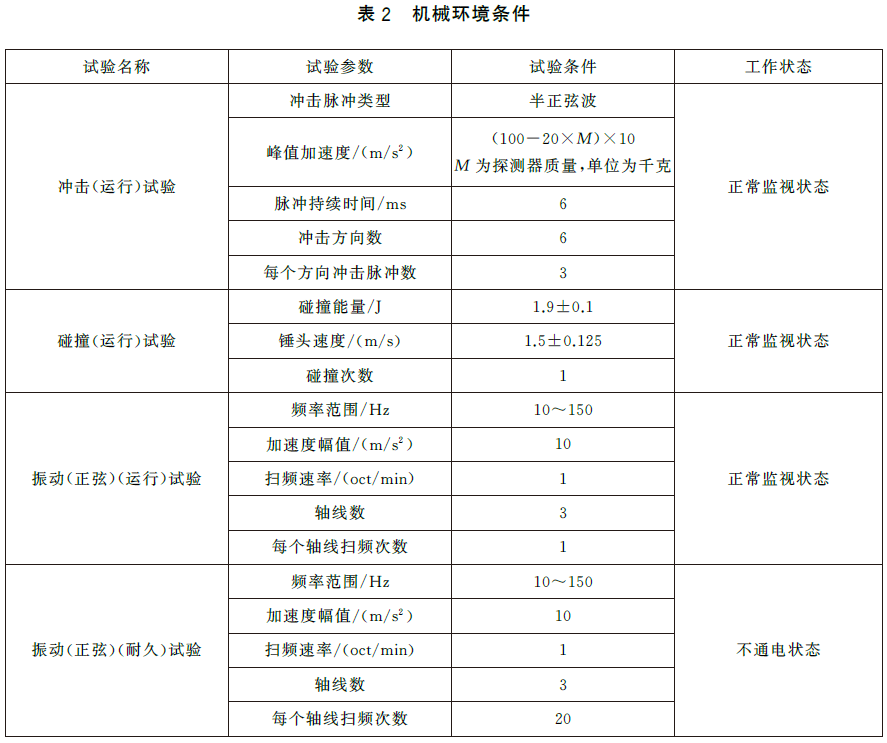

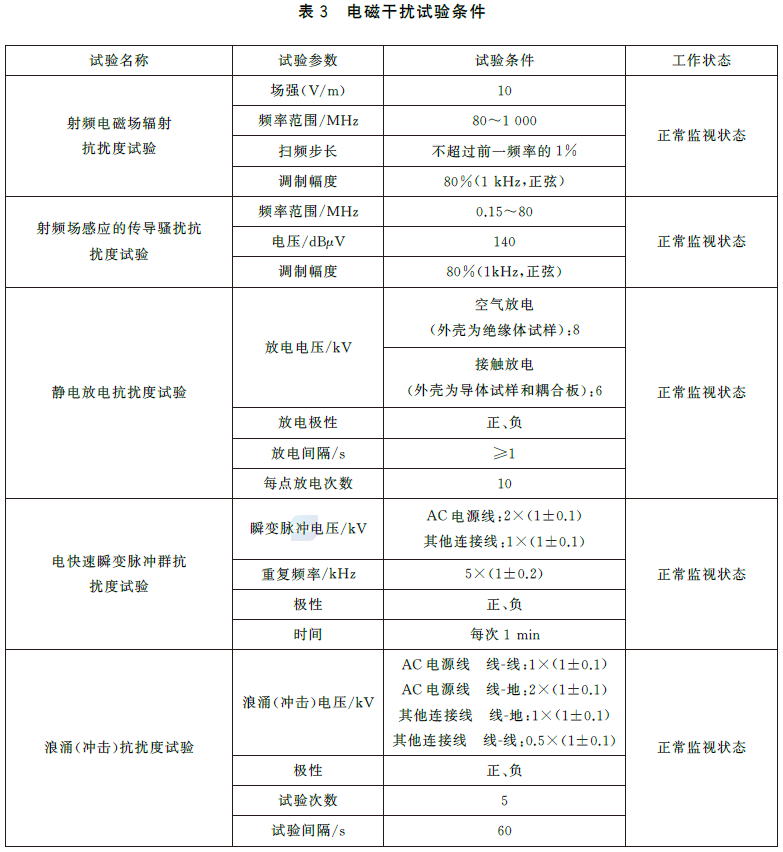

    保护器应能耐受表 1 所规定气候环境条件下的各项试验，试验期间及试验后满足下述要求:
    a) 试验期间，保护器不应触发限流保护动作，且不应发出报警信号；
    b) 试验后，保护器应无破坏涂覆和腐蚀现象，并能正常工作，保护器的报警性能应满足 4.4 的 要求。
