5 要求

5.1 总体要求
    探测器应满足本章要求，并按第 6 章的规定进行试验，以确认对本章要求的符合性｡多传感器组合式电气火灾监控探测器还应满足 GB14287 相应部分的要求｡
5.2 外观
    探测器表面应无腐蚀､涂覆层脱落和起泡现象，无明显划伤､裂痕､毛刺等机械损伤，紧固部位应无松动｡
5.3 主要部件性能
5.3.1 通用要求
5.3.1.1 交流 IT 系统适用型和交直流 IT 系统适用型独立式探测器的电源应采用 220V/50 Hz 交流电源，直流 IT 系统适用型独立式探测器的电源应采用直流电源，且电源线输入端应设接线端子｡
5.3.1.2 独立式探测器的监控报警设定值应在探测器本体上进行设置｡非独立式探测器的报警设定值应在探测器本体或与其连接的电气火灾监控设备上进行设置｡设置操作应通过专用工具或密码验证等安全手段实现。
5.3.1.3 探测器的型号编制应符合附录 A 的规定｡
5.3.1.4 探测器外壳为非金属材料时，应满足附录 B 规定的燃烧性能要求｡
5.3.2 指示灯
5.3.2.1 探测器应设有工作状态指示灯､故障报警状态指示灯､监控报警状态指示灯｡指示灯应用颜色标识，绿色表示正常工作状态，黄色表示故障报警状态，红色表示监控报警状态｡
5.3.2.2 指示灯应采用中文清晰地标注其功能｡
5.3.2.3 指示灯在其正前方 3m 处､在光照度为 100lx~500lx 的环境条件下，应清晰可见｡
5.3.3 显示器件
5.3.3.1 独立式探测器应采用数字､字母或文字显示器显示信息｡
5.3.3.2 显示器件点亮时，探测器的显示信息在其正前方22.5°视角范围内､0.8m 处､光照度为 100lx~ 500lx 的环境条件下，应清晰可读。
5.3.4 接线端子
5.3.4.1 每一接线端子上都应清晰､牢固地标注编号或符号，相应用途应在使用说明书中注明｡
5.3.4.2 强电的接线端子应设在探测器内部，或采取安全､可靠的防护措施｡
5.3.4.3 不同电压等级的接线端子应分开设置｡
5.3.5 注入电压
    探测器向被监控系统注入测量信号的峰值电压不应大于50V｡
5.3.6 内部电阻和阻抗
    探测器的探测端口与功能接地端口之间的直流内阻不应小于15kΩ｡在探测端口与功能接地端口之间施加 220V/50Hz 交流电，其交流内阻抗不应小于6.6kΩ｡
5.4 基本功能
5.4.1 报警功能
5.4.1.1 探测器在下述系统泄漏电容条件下，应能正常工作，不发生误报警。
    a) 交流 IT 系统适用型探测器和交直流 IT 系统适用型探测器：5μF｡
    b) 直流 IT 系统适用型探测器：20μF｡
5.4.1.2 探测器的监控报警设定值不应小于 5kΩ, 且应为千欧姆的整数倍｡在下述系统泄漏电容条件下，当被监控系统的绝缘电阻达到监控报警设定值时，探测器应在 30s 内发出监控报警信号，点亮报警指示灯，非独立式探测器的报警指示应保持至与其相连的电气火灾监控设备复位，独立式探测器的报警指示应保持至手动复位，在报警值设定范围内，报警值与设定值之差的绝对值不应大于设定值的 10%｡
    a) 交流 IT 系统适用型探测器和交直流 IT 系统适用型探测器：5μF｡
    b) 直流 IT 系统适用型探测器：20μF｡
5.4.1.3 在下述系统泄漏电容条件下，探测器应能在 30s 内测量被监控系统的绝缘电阻，测量误差的绝对值不应大于测量范围的 15%｡独立式探测器应实时显示绝缘电阻值测量值，非独立式探测器应能将绝缘电阻测量值传送给电气火灾监控设备｡
    a) 交流 IT 系统适用型探测器和交直流 IT 系统适用型探测器：5μF｡
    b) 直流 IT 系统适用型探测器：20μF｡
5.4.1.4 当被监控系统发生对称性绝缘故障时，探测器应满足 5.4.1.2 的要求。
    注：对称性绝缘故障是指电气设备或配电线路的绝缘缺陷导致对所有线路形成近乎相同阻值的绝缘故障；非对称性绝缘故障是指电气设备或配电线路的绝缘缺陷导致对不同线路形成不同阻值的绝缘故障｡
5.4.2 定位功能
    具有定位功能的探测器应能指示被监控系统发生监控报警的回路｡
5.5 故障报警功能
    当探测器发生下述故障时，应在 100s 内点亮故障指示灯，并保持至故障排除：
    a) 探测器探测端口连接线断路；
    b) 探测器各组成部分之间的连接线断路､短路时和影响功能的接地；
    c) 功能接地端口连接线断路。
5.6 监控报警功能
    独立式探测器的监控报警功能应满足下述要求｡
    a) 探测器在监控报警时应发出声､光监控报警信号；报警声信号准许手动消除，报警声信号手动消除后，应有消音指示，当再有其他监控报警信号输入时，报警声信号应能再启动｡
    b) 探测器发生 5.5 的故障时，应能在 100s 内发出声､光故障报警信号；故障报警声信号与监控报警声信号应有明显区别；故障声信号应能手动消除；故障光信号应保持至故障状态恢复｡
    c) 探测器的监控报警声信号应优先于故障报警声信号。
    d) 监控报警信息应优先于故障报警信息显示，在监控报警状态下，应能手动查询存在的故障报警信息，监控报警信息与故障报警信息不应交替显示。
    e) 独立式探测器准许设有控制输出，探测器监控报警时，控制输出应在 3s 内动作，控制输出的性能应符合生产企业的规定｡
    f) 独立式探测器应能手动检查其音响器件､面板上所有指示灯和显示器的功能，自检期间探测器控制输出不应动作｡
    g) 环境声压级 (A 计权) 不大于 50dB 的条件下，独立式探测器在报警时，在其音响器件正前方 1m 处的声压级 (A 计权) 不应小于 70dB, 且不大于 115dB。
5.7 通信功能
5.7.1 非独立式探测器应能将实时的绝缘电阻值､监控报警信号和故障报警信号传送到配接的电气火灾监控设备｡
5.7.2 独立式探测器应至少具有一组通信端口，能将实时的监控报警信号和故障报警信号传送到配接的显示设备。
5.8 绝缘电阻
    探测器的外部带电端子和电源插头的工作电压大于 50V 时，外部带电端子和电源插头与外壳间的绝缘电阻在正常大气条件下不应小于 100 MΩ｡
5.9 泄漏电流
    采用 220V/50 Hz 交流电源供电的探测器在 1.06 倍额定电压下工作时，泄漏电流值应不超过 0.5mA｡
5.10 电气强度
    探测器的外部带电端子和电源插头的工作电压大于 50V 时，外部带电端子和电源插头应能耐受频率为 50Hz､有效值电压为 1250V 的交流电压，历时 60s 的电气强度试验｡试验期间，探测器不应发生放电或击穿现象 (击穿电流不大于 20mA); 试验后，性能应满足 5.4.1.2 的要求｡
5.11 电磁兼容性

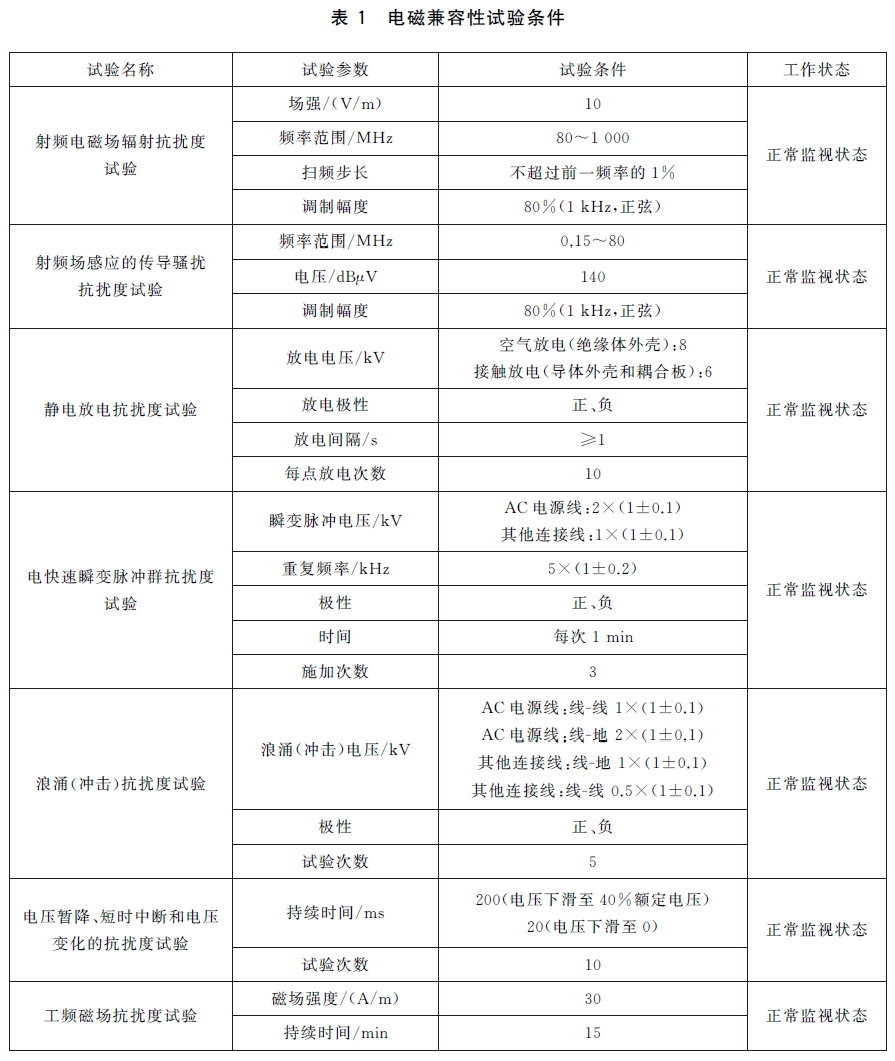

    探测器应能耐受表 1 所规定的电磁干扰条件下的各项试验｡试验期间，探测器应保持正常监视状态；试验后，性能应满足 5.4.1.2 的要求｡

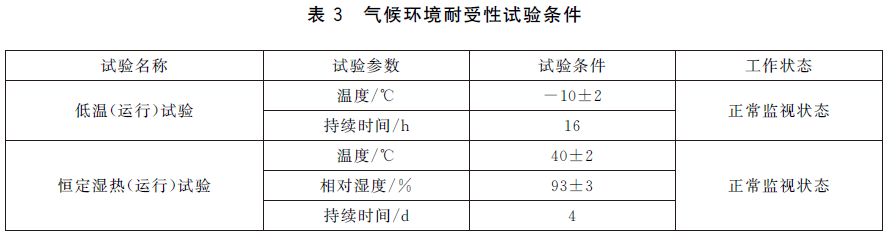

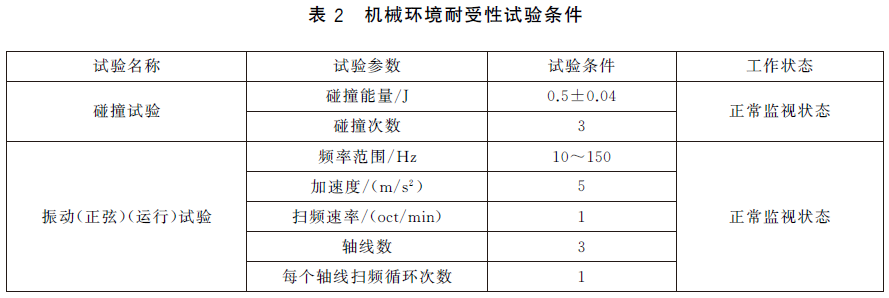

    注：正常监视状态为探测器在额定工作条件下，执行监测功能且未产生任何监控报警､故障报警信号的工作状态｡
