可燃气体探测器 第1部分：工业及商业用途点型可燃气体探测器 GB15322.1-2026
附录D（规范性） 可燃气体探测器历史事件记录读取装置
D.1 一般规定
D.1.1 将可燃气体探测器历史事件记录读取装置（以下简称“读取装置”）与独立式可燃气体探测器的历史事件记录读取接口连接，应能读取探测器内部的各类历史事件记录。
D.1.2 通信接口应采用四线制，探测器内部应具有接口标识或防反接措施。
D.2 物理特性
D.2.1 电气特性

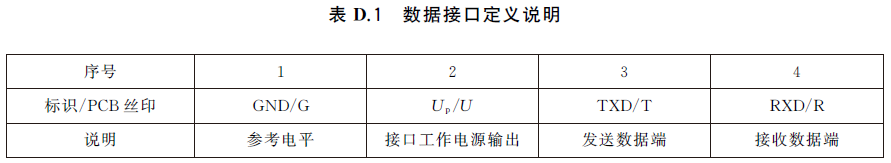

探测器内部的读取接口应使用2.54mm间距的四针单排排针，排针的1号～4号位定义说明如表D.1所示。
D.2.2 电平规定

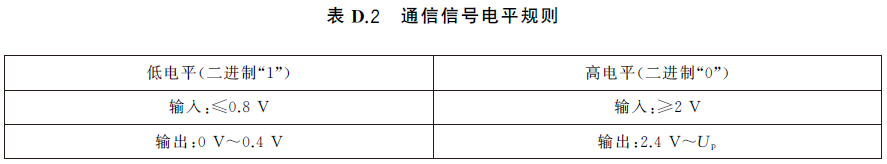

读取接口采用TTL负逻辑串行通信信号电平，通信信号电平规则如表D.2所示。
D.2.3 工作电源
读取接口的工作电源由探测器提供，电源应在3.0 V～5.5 V直流电压范围，工作电流不应小于30 mA。
D.3 通信协议
D.3.1 通信方式
读取装置或可燃气体报警控制器与探测器采用主从站、半双工通信方式，读取装置或可燃气体报警控制器为主站，探测器为从站。
D.3.2 数据传输
D.3.2.1 传输响应
数据传输过程以主站向从站发出请求命令帧开始，从站接收到命令后作出响应。收到命令帧后的响应延时应在30ms～100ms范围，字节之间停顿时间不应大于30ms。
D.3.2.2 差错控制
字节校验为偶校验，帧校验为纵向信息校验和，接收方无论检测到偶校验出错或纵向信息校验和出错，均放弃该信息帧，不予响应。
D.3.2.3 通信速率
标准通信速率为4800 bit/s，其他通信速率由生产者规定。
D.3.3 字节格式

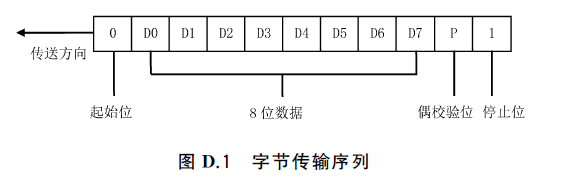

每字节含8位二进制码，传输时加上一个起始位（0）、一个偶校验位和一个停止位（1），共11位。传输序列如图D.1所示。其中，D0是字节的最低有效位，D7是字节的最高有效位。传输顺序为先低位、后高位。
D.3.4 帧格式
D.3.4.1 数据帧定义

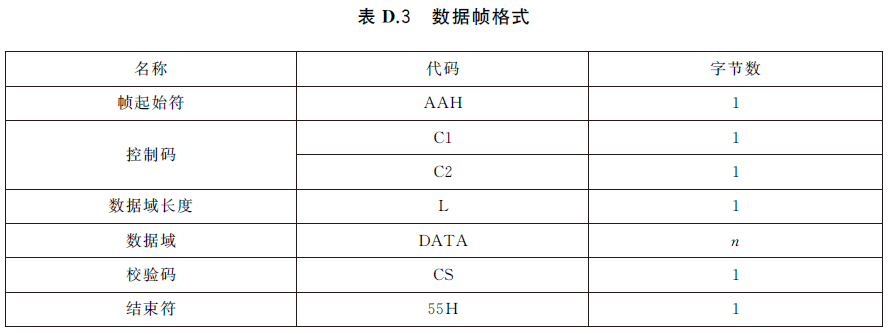

数据帧是传送信息的基本单元，数据帧格式如表D.3所示。
D.3.4.2 帧起始符
标识一帧信息的开始，其值为AAH=10101010B。
D.3.4.3 控制码 C1、C2

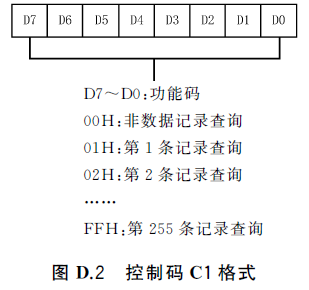

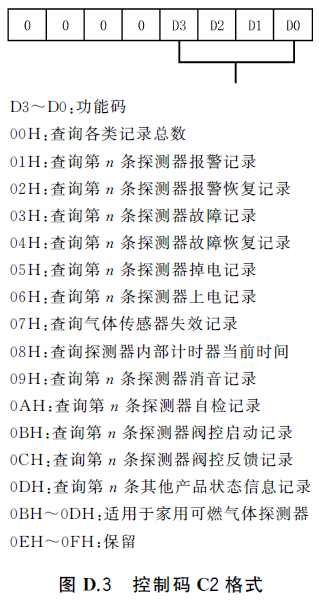

控制码 C1 格式如图 D.2 所示。控制码 C2 格式如图 D.3 所示。
D.3.4.4 数据域长度L
L 为数据域的字节数，L=0表示无数据域。
D.3.4.5 数据域 DATA
数据域包括数据标识等信息，其结构内容随控制码的功能而改变。
D.3.4.6 校验码 CS
从帧起始符开始到校验码之前所有字节的和的模256。
D.3.4.7 结束符
标识一帧信息的结束，其值为 55H=01010101B。
D.3.5 数据读取
D.3.5.1 主站请求帧(1)

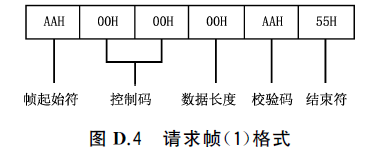

用于请求查询各类记录的总数。控制码为C1=00H、C2=00H,请求帧格式如图D.4所示。
D.3.5.2 从站应答帧(1)

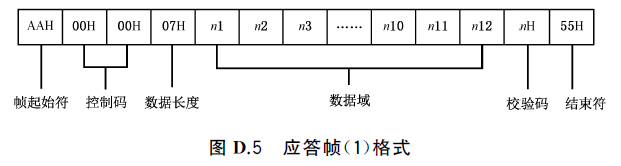

控制码为C1=00H、C2=00H，数据域长度L=0CH。应答帧格式如图D.5 所示。
在从站应答帧（1）中：
a）n1：探测器报警记录总数；
b）n2：探测器报警恢复记录总数；
c）n3：探测器故障记录总数；
d）n4：探测器故障恢复记录总数；
e）n5：探测器掉电记录总数；
f）n6：探测器上电记录总数；
g）n7：气体传感器失效记录；
h）n8：探测器消音记录总数；
i）n9：探测器自检记录总数；
j）n10：探测器阀控启动记录总数；
k）n11：探测器阀控反馈记录总数；
l)n12：其他产品状态信息记录总数。
D.3.5.3 主站请求帧（2）

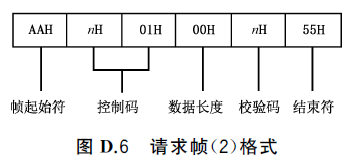

用于请求查询第n条探测器报警记录。控制码为C1=nH、C2=01H，请求帧格式如图D.6所示。
D.3.5.4 从站应答帧(2)
控制码为C1=nH、C2=01H，数据域长度L=07H。应答帧格式如图D.7所示。
在从站应答帧(2)中：
a) n1：第 n 条探测器报警记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e) n6：时；
f)n7：分。

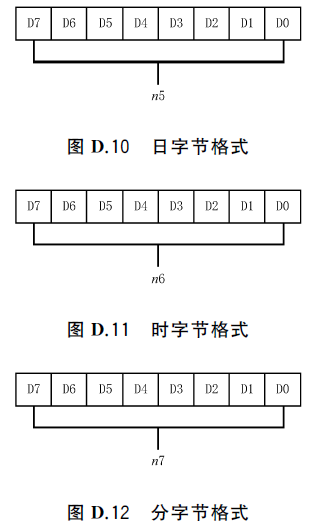

年、月、日、时、分字节格式分别如图D.8～图D.12所示。
在年字节格式中：
a）n2：十六进制年数据的高字节；
b）n3：十六进制年数据的低字节。
示例：2013年由十六进制表示为07DDH,n2=0x07、n3=0xDD。
D.3.5.5 主站请求帧(3)
用于请求查询第n 条探测器报警恢复记录。控制码为 C1=nH、C2=02H，请求帧格式如图D.13所示。
D.3.5.6 从站应答帧(3)

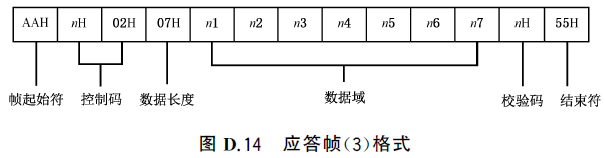

控制码为C1=nH、C2=02H，数据域长度L=07H。应答帧格式如图D.14所示。
在从站应答帧(3)中：
a) n1：第 n 条探测器报警恢复记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e) n6：时；
f)n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.7 主站请求帧(4)

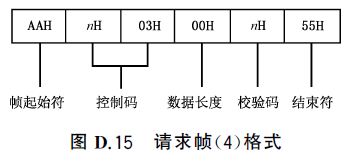

用于请求查询第n 条探测器故障记录。控制码为C1=nH；C2=03H,请求帧格式如图 D.15所示。
D.3.5.8 从站应答帧(4)
控制码为C1=nH、C2=03H，数据域长度：L=07H。应答帧格式如图D.16所示。
在从站应答帧(4)中：
a) n1：第 n 条探测器故障记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e)n6：时；
f) n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.9 主站请求帧(5)

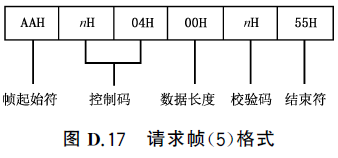

用于请求查询第n 条探测器故障恢复记录。控制码为C1=nH、C2=04H，请求帧格式如图D.17所示。
D.3.5.10 从站应答帧(5)

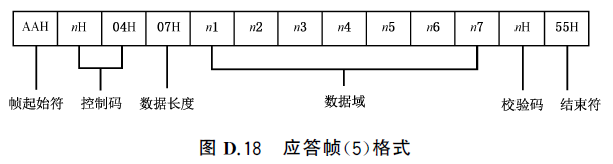

控制码为C1=nH、C2=04H，数据域长度L=07H。应答帧格式如图D.18所示。
在从站应答帧(5)中：
a) n1：第 n 条探测器故障恢复记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e) n6：时；
f)n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.11 主站请求帧(6)

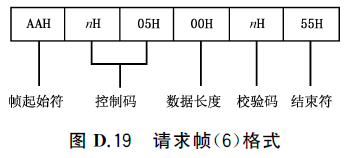

用于请求查询第n 条探测器掉电记录。控制码为C1=nH、C2=05H,请求帧格式如图D.19所示。
D.3.5.12 从站应答帧(6)

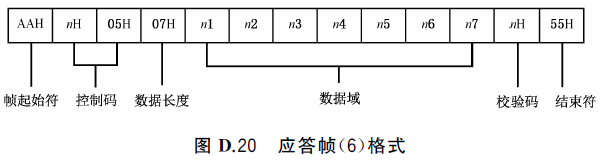

控制码为C1=nH、C2=05H，数据域长度L=07H。应答帧格式如图D.20 所示。
在从站应答帧(6)中：
a) n1：第 n 条探测器掉电记录；
b)n2~n3：年；
c） n4：月；
d) n5：日；
e) n6：时；
f)n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.13 主站请求帧(7)

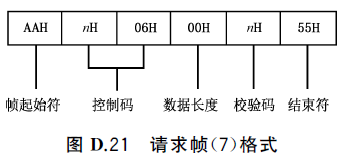

用于请求查询第n 条探测器上电记录。控制码为C1=nH、C2=06H，请求帧格式如图D.21所示。
D.3.5.14 从站应答帧(7)
控制码为C1=nH、C2=06H，数据域长度L=07H。应答帧格式如图 D.22 所示。
在从站应答帧(7)中：
a) n1：第 n 条探测器上电记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e) n6：时；
f)n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.15 主站请求帧(8)

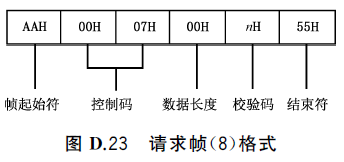

用于请求查询气体传感器失效记录。控制码为C1=00H、C2=07H，请求帧格式如图D.23所示。
D.3.5.16 从站应答帧(8)
控制码为C1=00H、C2=07H，数据域长度L=07H。应答帧格式如图D.24所示。
在从站应答帧(8)中：
a）n1：气体传感器失效标志。0表示气体传感器未失效，失效日期时间均为0。1表示气体传感器失效，n2~n7为传感器失效的日期时间；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e) n6：时；
f)n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.17 主站请求帧(9)

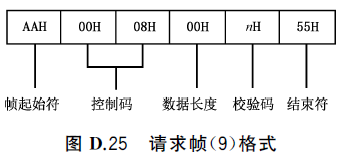

用于请求查询探测器内部计时器当前时间。控制码为C1=00H、C2=08H，请求帧格式如图D.25所示。
D.3.5.18 从站应答帧(9)

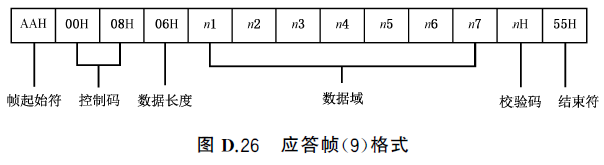

控制码为C1=00H、C2=08H，数据域长度L=07H。应答帧格式如图D.26所示。
在从站应答帧(9)中：
a)n1~n2：年；
b）n3：月；
c) n4：日；
d) n5：时；
e) n6：分；
f) n7：秒；
年、月、日、时、分字节格式分别如图D.8～图D.12所示，秒字节格式与分一致。
D.3.5.19 主站请求帧(10)

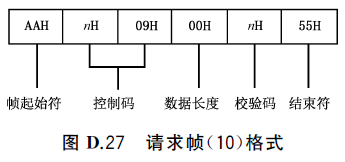

用于请求查询第n 条探测器消音记录。控制码为C1=nH、C2=09H,请求帧格式如图 D.27所示。
D.3.5.20 从站应答帧(10)

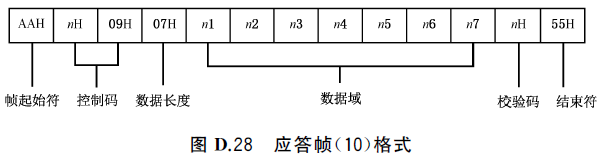

控制码为C1=nH、C2=09H，数据域长度L=07H。应答帧格式如图D.28所示。
在从站应答帧(10)中：
a) n1：第 n 条探测器消音记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e)n6：时；
f) n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.21 主站请求帧(11)

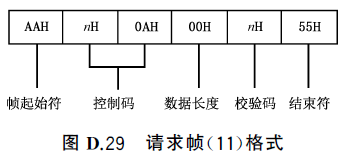

用于请求查询第n 条探测器自检记录。控制码为 C1= nH、C2=0AH，请求帧格式如图 D.29所示。
D.3.5.22 从站应答帧(11)

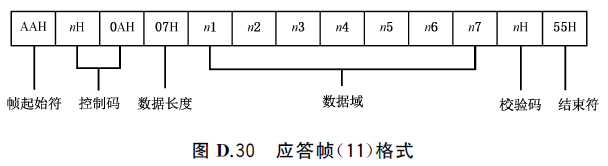

控制码为C1=nH、C2=0AH,数据域长度L=07H。应答帧格式如图 D.30所示。
在从站应答帧(11)中：
a) n1：第 n 条探测器自检记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e) n6：时；
f) n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.23 主站请求帧(12)
用于请求查询第n 条探测器阀控启动记录。控制码为C1=nH、C2=0BH，请求帧格式如图D.31所示。
D.3.5.24 从站应答帧(12)

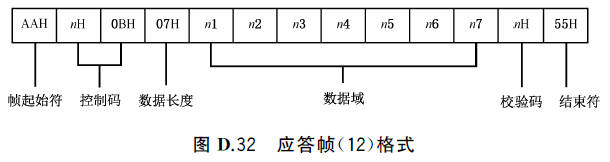

控制码为C1=nH、C2=0BH，数据域长度L=07H。应答帧格式如图D.32所示。
在从站应答帧(12)中：
a) n1：第 n 条探测器阀控启动记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e)n6：时；
f) n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.25 主站请求帧(13)

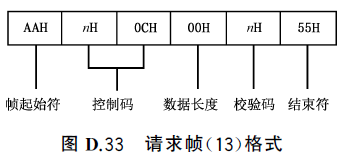

用于请求查询第n 条探测器阀控反馈记录。控制码为 C1=nH、C2=0CH，请求帧格式如图D.33所示。
D.3.5.26 从站应答帧(13)

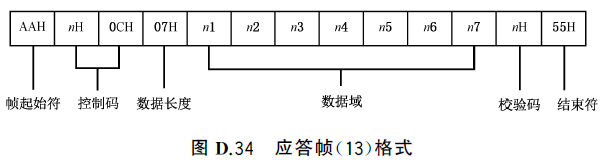

控制码为C1=nH、C2=0CH，数据域长度L=07H。应答帧格式如图D.34所示。
在从站应答帧(13)中：
a) n1：第 n 条探测器阀控反馈记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e) n6：时；
f)n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
D.3.5.27 主站请求帧(14)

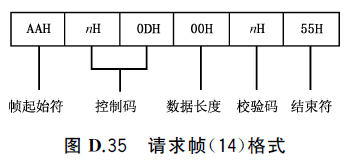

用于请求查询第n 条探测器接收其他产品状态信息记录。控制码为C1=nH、C2=0DH，请求帧格式如图 D.35 所示。
D.3.5.28 从站应答帧(14)

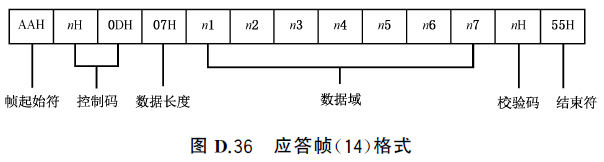

控制码为C1=nH、C2=0DH，数据域长度L=07H。应答帧格式如图 D.36 所示。
在从站应答帧(14)中：
a) n1：第 n 条探测器接收其他产品状态信息记录；
b)n2~n3：年；
c) n4：月；
d) n5：日；
e) n6：时；
f)n7：分。
年、月、日、时、分字节格式分别如图D.8～图D.12所示。
