附录C（规范性）外壳燃烧性能试验

目录上节下节查找检索

字变小

字变大

白底黑字

C.1 通则

商业型探测器的外壳采用非金属材料时，应按照C.2的规定进行外壳燃烧性能试验，并满足C.3的要求。

C.2 试验

C.2.1 试验条件

C.2.1.1 试验用燃烧器具为酒精灯。

C.2.1.2 燃料为95％无水乙醇（分析纯）与5％甲醇（分析纯）的混合物（体积比）。

C.2.1.3 试验应在无通风环境的燃烧实验室、通风柜或试验箱中进行。通风柜或试验箱的容积应不小于0.5m³。如采用试验箱，则应设置观察窗且内表面为深色，试验期间试验箱内无对外通风，并保证试样周围空气的正常热循环。

C.2.1.4 燃烧实验室或试验箱应设置排烟装置，用于试验后排出燃烧产物。排烟装置在试验期间应关闭，在试验后应立即打开。

C.2.1.5 试验场地应采取措施保护试验人员和场地的安全，避免：

a）火灾和爆炸风险；

b）烟雾和毒性产物的吸入；

c）试验产生的毒性物质的残留。

C.2.2 试样制备

C.2.2.1 试样数量为1件。

C.2.2.2 在探测器外壳上截取长度为(80±2)mm宽度为（10±0.5）mm的标准尺寸样条。样条厚度应为外壳实际厚度，且不应超过10mm。厚度应通过使用千分尺分别在样条的中间和两端测量，取三次测量平均值的方式确定。试验前，在距样条受火底边60mm处画出清晰的标记线。

C.2.2.3 如探测器的外壳尺寸不满足样条截取的要求，则应对完整外壳进行燃烧性能试验。

C.2.3 试样状态调节

试验前，应将试样在温度为21℃~25℃、相对湿度为45％～55％的环境条件下，放置至少24h。试样由状态调节环境中取出后，应在2h内完成试验。

C.2.4 试验步骤

C.2.4.1 试验期间，酒精灯应直立摆放，灯内燃料的液面高度不低于灯体高度的50％。酒精灯点燃后应稳定至少2min，调节火焰高度为30mm～40mm。如试样燃烧产生的滴落物、颗粒物可能影响试验结果时，可将酒精灯倾斜摆放，使其底面与水平面夹角为20°。

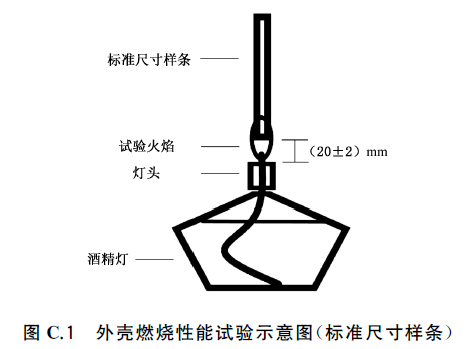

C.2.4.2 如图C.1所示，试样为标准尺寸样条时，将其垂直固定于酒精灯正上方，夹具夹持试样的长度不应超过10mm。将试验火焰施加在试样底边的中点，应使酒精灯头距试样底边（20±2）mm。当试样燃烧发生伸长或收缩时，应移动酒精灯或试样，使酒精灯头保持距试样底边(20±2)mm。

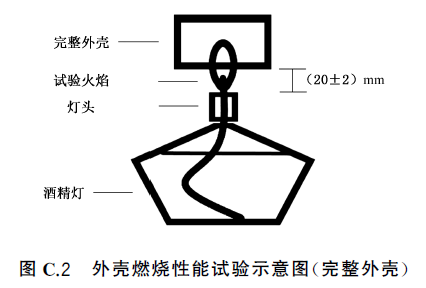

C.2.4.3 如图C.2所示，试样为完整外壳时，将其整体垂直固定于酒精灯正上方，试验火焰施加在正常使用时最易起燃位置，酒精灯头与最易起燃位置的距离为(20±2)mm。

C.2.4.4 对试样施加火焰后开始计时，同时观察并记录试样的状态，及其燃烧滴落物、颗粒物的产生情况。施加火焰30s后，立即移除酒精灯，检查试样是否有余焰或灼热现象，如有记录余焰及灼热现象的保持时间。

C.2.4.5 当试样为标准尺寸样条时，试验结束后，取下试样并擦拭表面，去除表面的燃烧物和烟灰，检查试样的燃烧情况。使用锋利物体（如刀刃）从夹具夹持一端向下依次按压试样的表面，如在某处开始出现脆性、粉化现象，则记录该处为试样炭化部分的起点。

C.3 要求

试样燃烧性能应满足以下要求：

a）试验期间，试样未产生滴落物、颗粒物，或其产生的滴落物、颗粒物无余焰或灼热现象；

b）移除火焰后，试样无余焰或灼热现象，如有，则余焰或灼热能够在3s内熄灭；

c）试样为标准尺寸样条时，炭化部分起点不应高于60mm标记线；

试样为完整外壳时，试验期间不应完全烧毁。
