附录C（规范性）信号同步功能试验方法

目录上节下节查找检索

字变小

字变大

白底黑字

C.1 场地布置

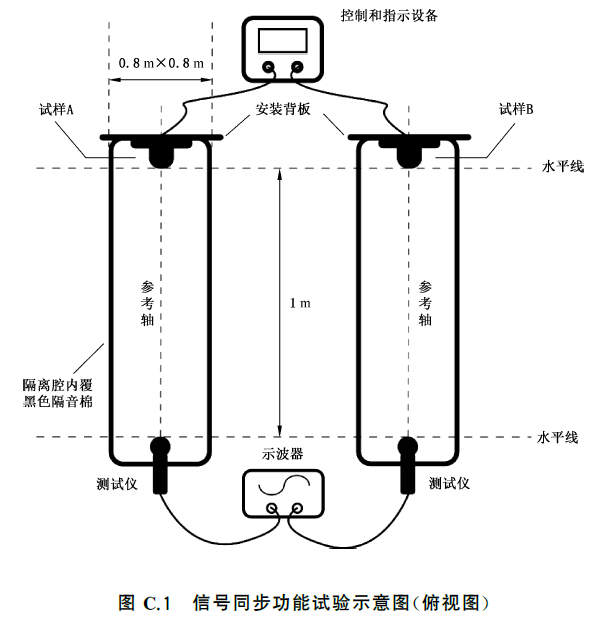

按照图C.1所示进行试验场地布置，其中：

a）将试样A和试样B与同一控制和指示设备连接；

b）将试样分别放入两个前后开口、内壁覆盖黑色隔音棉的长方体隔离腔中，安装板与隔离腔的端面紧贴；

c）将两个相同的测试仪（声级计或光学测试仪）分别置于隔离腔的另一侧开口处；

d）测试仪正对试样，图中参考轴与试样的安装面垂直并穿过火灾声警报器声响器件或火灾光警报器发光器件的几何中心；

e）试样与测试仪之间的距离为1m。

C.2 试验步骤

C.2.1 打开测试仪，将传感器的两路信号接入双通道示波器，打开示波器的信号采集功能。

C.2.2 操作控制和指示设备发出启动控制信号，使两只试样持续发出警报信号。

C.2.3 试样连续运行30min后，通过示波器采集10个循环周期的警报信号，将试样A的信号波形记为波形A，试样B的信号波形记为波形B。

C.2.4 令波形A和波形B的每个周期的起点时间分别为T_ASi和T_BSi，终点时间分别为T_AEi和T_BEi；

C.2.5 按公式（C.1）分别计算两个波形在各对应周期的起点时差Δt_Si和终点时差Δt_Ei，选择其中的最大值作为两组信号的周期时差。

C.3 试验条件

试验条件应满足B.3的要求。
