5 技术要求

5.1 结构
5.1.1 接合器应由本体、消防接口、安全阀和水流止回、水流截断装置等组成，结构设计应保证在使用后将消防接口到水流止回装置间的余水排尽。
5.1.2 多用式接合器的水流止回装置应设置在本体上，不应影响消防接口的正常使用。
5.1.3 接合器的结构设计应保证接合器在使用时的内部最小流通面积不小于所有进水口消防接口的总流通面积。
5.2 材料
5.2.1 额定工作压力 1.6 MPa 的接合器本体和多用式接合器的手轮应采用符合 GB/T9439 规定的灰铸铁 HT200 或力学性能不低于 HT200 的其他金属材料制造。
5.2.2 额定工作压力 2.5MPa 的接合器本体应采用符合 GB/T1348 规定的球墨铸铁 QT400-18 或力学性能不低于 QT400-18 的其他金属材料制造。
5.2.3 额定工作压力 4.0MPa 的接合器本体应采用符合 GB/T1348 规定的球墨铸铁 QT450-10 或力学性能不低于 QT450-10 的其他金属材料制造。
5.2.4 接合器进水口的消防接口本体、多用式接合器的阀座和阀杆螺母应采用符合 GB/T1176 规定的铸造铜合金 ZCuZn38 或力学性能、耐腐蚀性能不低于铸造铜合金 ZCuZn38 的其他金属材料制造。
5.2.5 多用式接合器的阀杆应采用符合 GB/T4423 规定的铅黄铜 HPb59-1 或力学性能、耐腐蚀性能不低于 HPb59-1 的其他金属材料制造。
5.3 外观质量
5.3.1 接合器的本体铸件表面应光滑，内部和外部表面应进行喷涂或采用其他防腐处理。接合器的上部外露部分应为红色，涂层色泽应均匀，无龟裂、无明显的划痕和碰伤。
5.3.2 接合器铸铜件或不锈钢铸件表面应无明显的砂眼、气孔、缩孔、夹渣、裂纹、冷隔等缺陷。
5.4 螺纹
    接合器管螺纹的基本尺寸和公差应符合 GB/T7307 的规定。普通螺纹的公差应符合 GB/T197 中内螺纹 7H 级、外螺纹 8g 级的要求。螺纹应无缺牙，表面应光洁。
5.5 连接方式
5.5.1 接合器采用法兰连接方式时，法兰连接尺寸、法兰密封面型式应符合 GB/T9124.1 或 GB/T17241.1 的规定。
5.5.2 接合器采用沟槽式连接方式时，其连接尺寸应符合 GB5135.11 的规定。
5.6 手轮

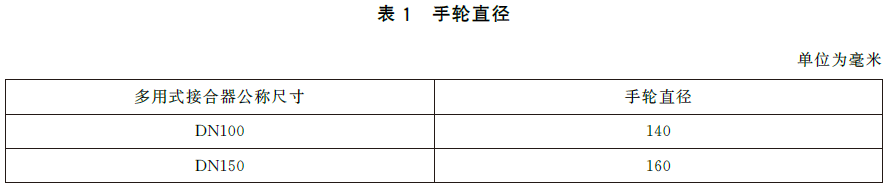

    多用式接合器的手轮型式应符合 JB/T7273.3 的规定。手轮直径应符合表 1 的规定。其尺寸的公差应符合 GB/T1804-2000 中 v 级的规定。手轮轮缘上应有永久性的表示开关方向的箭头和字样。 5.7 开启高度
    公称尺寸为 DN100 的多用式接合器开启高度应大于 30mm, 公称尺寸为 DN150 的多用式接合器开启高度应大于 35mm。
5.8 密封性能
    接合器在额定工作压力的水压下，各连接部位不应有渗漏现象。水流截断装置、止回阀、安全阀和排放余水阀也不应有渗漏现象。
5.9 水压强度性能
    接合器在额定工作压力 1.5 倍的水压下，所有铸件不应有渗漏现象及影响正常使用的损伤。
5.10 阀门
5.10.1 各类阀门应符合相应产品标准的规定。
5.10.2 额定工作压力 1.6 MPa 的接合器，安全阀的开启压力应为 (1.78±0.05) MPa; 额定工作压力 2.5MPa 的接合器，安全阀的开启压力应为 (2.78±0.08) MPa; 额定工作压力 4.0MPa 的接合器，安全阀的开启压力应为 (4.44±0.13) MPa。安全阀的启闭压差不应大于 20%。公称尺寸为 DN100 的接合器，安全阀的公称尺寸不应小于 DN20; 公称尺寸为 DN150 的接合器，安全阀的公称尺寸不应小于 DN32。
5.11 消防接口
5.11.1 公称尺寸为 DN100 的地下式接合器和地下多用式接合器应选用符合 GB12514 (所有部分) 规定的、与接合器额定工作压力一致的 KWA65 型式外螺纹固定接口。其他型式的接合器应选用符合 GB12514 (所有部分) 规定的、与接合器额定工作压力一致的 KWS65 型式外螺纹固定接口。
5.11.2 公称尺寸为 DN150 的地下式接合器和地下多用式接合器应选用符合 GB12514 (所有部分) 规定的、与接合器额定工作压力一致的 KWA80 型式外螺纹固定接口。其他型式的接合器应选用符合 GB12514 (所有部分) 规定的、与接合器额定工作压力一致的 KWS80 型式外螺纹固定接口。
5.11.3 消防接口的性能应符合 GB12514 (所有部分) 的规定。
