6.4 光伏方阵

6.4.2  同一光伏组件串中各光伏组件的电流若不保持一致，则电流偏小的组件将影响其他组件，进而使整个光伏组件串电流偏小，影响发电效率。

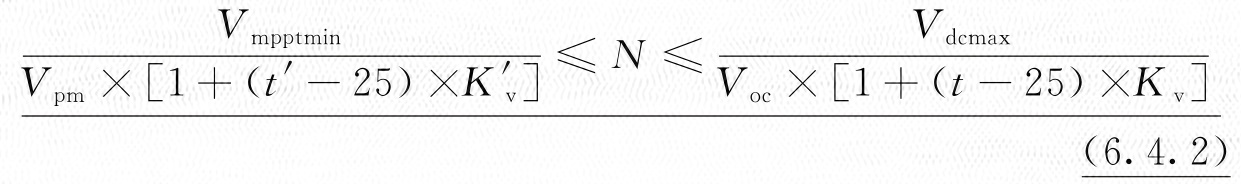

    为了达到技术经济最优化，地面光伏发电站一般采用最大组件串数设计，此时只需用6.4.2-1公式计算即可。与建筑相结合的光伏发电系统，经常不用最大组件串数设计，此时需要结合6.4.2-1和6.4.2-2两个公式得出光伏组件串数的范围，再结合光伏组件排布、直流汇流、施工条件等因素，进行技术经济比较，合理设计组件串数。组件工作电压温度系数KV′很难测量，如果组件厂商无法给出，可采用组件开压温度系统KV值替代。

6.4.3  光伏组件倾斜面上的总辐射量为倾斜面上的直接辐射量、散射辐射量以及地面反射辐射量之和。工程中常利用下列公式计算倾斜面上的总辐射量，并选择最佳倾角：

式中：H——水平面上总辐射量，为水平面上的直接辐射量与散射辐射量之和；

    H_O——大气层外水平面上太阳辐射量；

    H_b——水平面上太阳直接辐射量；

    H_bt——倾斜面上太阳直接辐射量；

    H_d——水平面上散射辐射量；

    H_dt——倾斜面上太阳散射辐射量；

    H_rt——倾斜面上地面反射辐射量；

    H_t——倾斜面上的总辐射量，为倾斜面上的直接辐射量、散射辐射量以及地面反射辐射量之和；

    h_s——水平面上的日落时角；

    h_s′——倾斜面上的日落时角；

    R_b——倾斜面与水平面上直接辐射量的比值；

    S——倾斜面的角度；

    ф——当地的纬度；

    δ——太阳的赤纬角度；

    ρ——地面反射率，一般计算时，可取ρ＝0.2。地面反射率的数值取决于地面状态。不同地面状态的反射率可参照表1执行。

表1  不同地面状态的反射率

    一般独立光伏系统，各月的发电量与用电量要力求均衡，所以应该重点关注最低辐照量月份的发电能力，可通过提高最低辐照量月份的发电量来均衡发电输出，保证全年各月发电量均能满足用电需求。
